Cách đấu điện 1 công tắc 1 ổ cắm chính xác đơn giản tại nhà

Bảng điện 1 công tắc 1 ổ cắm giúp người dùng dễ dàng điều khiển nguồn điện và sử dụng các thiết bị điện một cách thuận lợi. Việc hiểu rõ cách đấu điện 1 công tắc 1 ổ cắm không chỉ giúp bạn tự lắp đặt đúng kỹ thuật mà còn đảm bảo an toàn khi sử dụng. Bài viết này sẽ hướng dẫn chi tiết từng bước đấu nối, giúp bạn dễ dàng thực hiện ngay tại nhà.

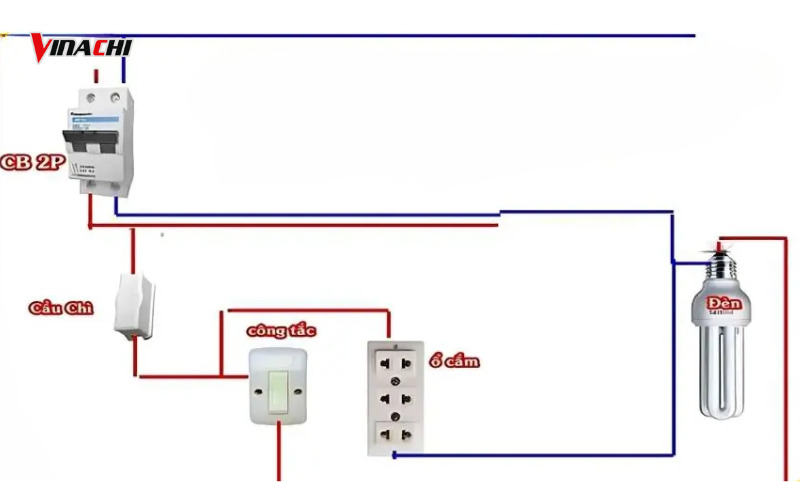

1. Sơ đồ nguyên lý đấu điện 1 công tắc 1 ổ cắm

Bảng điện 1 công tắc 1 ổ cắm bao gồm một công tắc và một ổ cắm điện được lắp trên cùng một tấm bảng.

Công tắc: Dùng để điều khiển bật/tắt nguồn điện, giúp người dùng dễ dàng kiểm soát thiết bị điện.

Ổ cắm: Cung cấp điểm kết nối cho các thiết bị điện, cho phép người dùng cắm vào để sử dụng điện.

Bảng điện 1 công tắc 1 ổ cắm không chỉ giúp tiết kiệm diện tích mà còn đảm bảo tính tiện ích cao. Để đảm bảo an toàn và vận hành hiệu quả, người dùng cần hiểu rõ sơ đồ nguyên lý đấu điện.

Sơ đồ nguyên lý đấu điện 1 công tắc 1 ổ cắm bao gồm:

Dây pha từ nguồn điện được đấu vào một đầu của công tắc.
Khi công tắc bật, điện sẽ truyền tới ổ cắm, cho phép sử dụng các thiết bị điện.
Khi công tắc tắt, nguồn điện bị ngắt, giúp bảo vệ an toàn cho thiết bị và người dùng.
Dây trung tính từ nguồn điện được nối trực tiếp vào ổ cắm, đảm bảo sự hoạt động của mạch điện.
Nếu có dây nối đất, nên kết nối với ổ cắm để tăng cường độ an toàn.

2. Hướng dẫn cách đấu điện 1 công tắc 1 ổ cắm

Dưới đây là hướng dẫn chi tiết cách đấu điện 1 công tắc 1 ổ cắm:

2.1. Bước 1: Chuẩn bị dụng cụ

Trước khi tiến hành đấu điện, bạn cần chuẩn bị đầy đủ các dụng cụ và vật liệu cần thiết:

Dây điện (dây pha và dây trung tính)
Công tắc
Ổ cắm
Bảng điện để lắp đặt
Tua vít
Kìm cắt
Băng dính điện
Bút thử điện

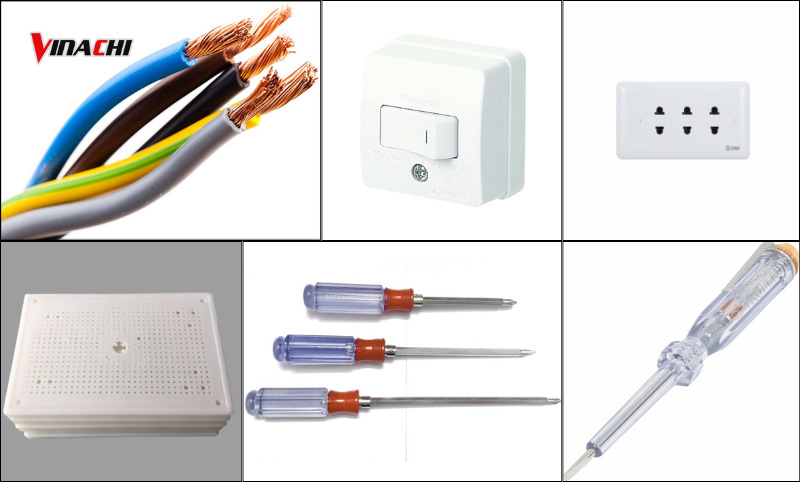

*Một số dụng cụ cần chuẩn bị để đấu điện*

2.2. Bước 2: Kiểm tra nguồn điện

Trước khi tiến hành đấu điện, bạn cần ngắt nguồn điện tổng từ bảng điện chính trong nhà. Sau đó, dùng bút thử điện kiểm tra các đường dây để đảm bảo không còn điện trong mạch, đảm bảo an toàn khi làm việc.

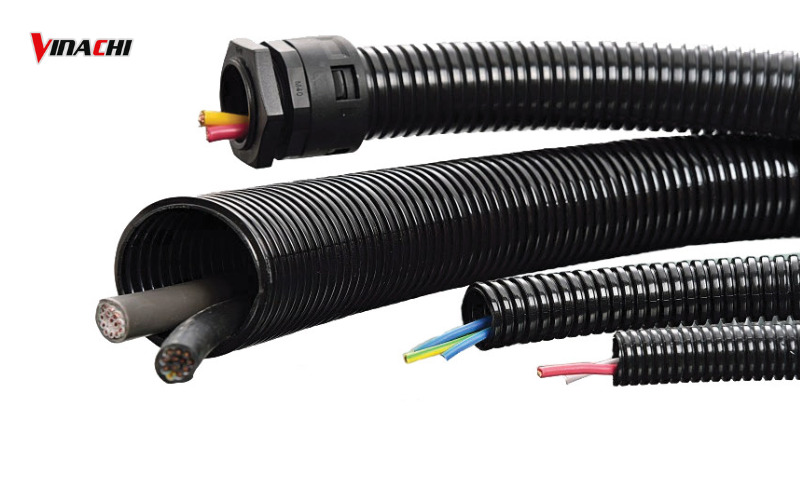

2.3. Bước 3: Chuẩn bị ống ruột gà bảo vệ dây điện

Bạn tiến hành đo và cắt ống ruột gà theo chiều phù hợp để bảo vệ dây điện. Tiếp đến, bạn luồn dây điện vào ống và đặt vào hộp nối để tránh hư hỏng trong quá trình đấu nối.

2.4. Bước 4: Đấu nối dây điện vào công tắc

Bạn cần các định đúng các loại dây điện trước khi đấu nối:

Dây pha: Thường có màu đỏ hoặc đen
Dây trung tính: Thường có màu xanh hoặc trắng
Dây nối đất (nếu có): Thường có màu vàng hoặc xanh lá

Sau khi xác định được các loại dây, bạn tiến hành đấu nối công tắc:

Nối dây pha từ nguồn điện vào một đầu của công tắc.
Đấu nối đầu còn lại của công tắc với dây pha đi đến ổ cắm.

>>> Xem thêm: Nước vào ổ điện có sao không? Cách xử lý an toàn

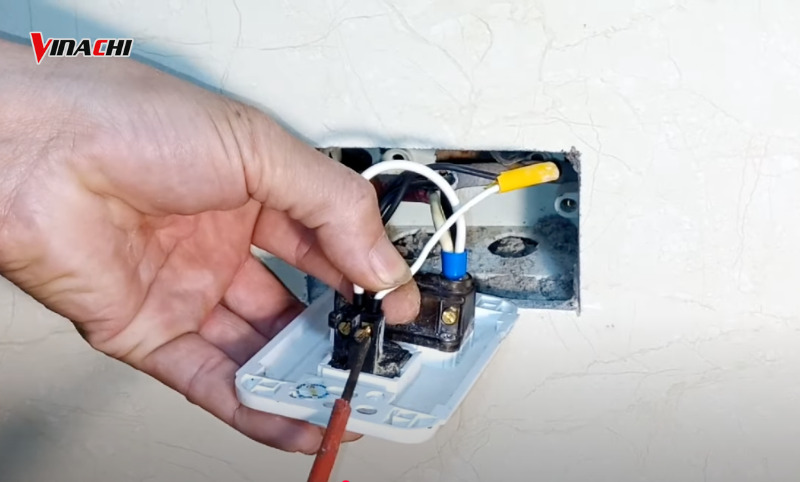

2.5. Bước 5: Đấu nối dây điện vào ổ cắm

Bạn tiến hành nối dây pha (dây đã đấu từ công tắc) vào chân L (pha) của ổ cắm, nối dây trung tính vào chân N (trung tính) của ổ cắm. Nếu có dây nối đất, bạn hãy kết nối vào chân E (đất) của ổ cắm để tăng cường an toàn.

2.6. Bước 6: Kiểm tra kết nối

Bạn cần kiểm tra để đảm bảo tất cả các dây đã được đấu đúng vị trí và siết chặt. Bạn dùng ghim ép để cố định các đầu dây, tránh để trình trạng lỏng lẻo, gây mất an toàn khi sử dụng.

2.7. Bước 7: Lắp công tắc và ổ cắm vào hộp nối

Bạn đặt công tắc và ổ cắm vào đúng vị trí trong hộp nối rồi dùng tua vít để cố định chắc chắn vào bảng điện, tránh tình trạng lỏng lẻo khi sử dụng.

2.8. Bước 8: Đóng hộp nối và kiểm tra lại

Bạn cần đảm bảo các dây đã được sắp xếp gọn gàng, không bị kẹt hoặc hở rồi sử dụng ốc vít để cố định hộp nối chắc chắn vào tường hoặc bảng điện.

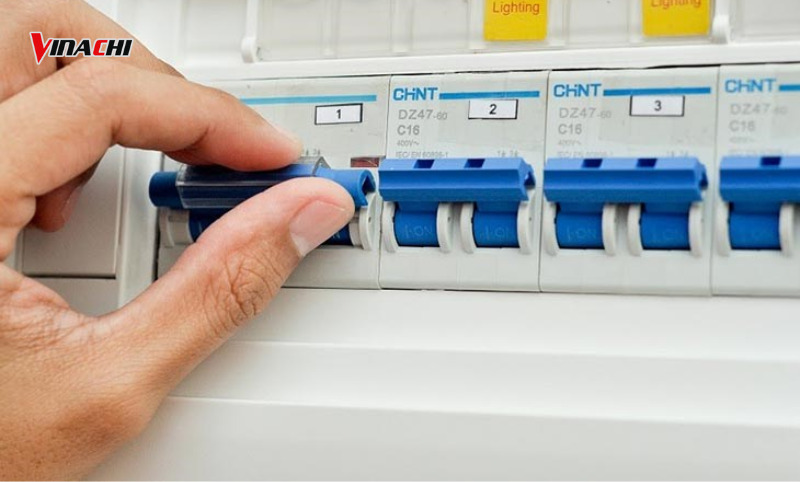

2.9. Bước 9: Bật nguồn điện và kiểm tra hoạt động

Bạn tiến hành bật lại nguồn điện chính, rồi dùng bút thử điện kiểm tra công tắc và ổ cắm. Khi bật công tắc, ổ cắm phải cung cấp điện cho thiết bị cắm vào.

>>> Xem thêm: Cháy ổ điện: Nguyên nhân và cách xử lý an toàn, hiệu quả

3. Lưu ý khi thực hiện cách đấu điện 1 công tắc 1 ổ cắm

Để đảm bảo an toàn khi thực hiện cách đấu điện 1 công tắc 1 ổ cắm, bạn cần nắm vững cách đấu nối đúng kỹ thuật và phải sử dụng bảng điện đạt tiêu chuẩn.

3.1. Đảm bảo an toàn trước khi đấu nối

Trước khi thực hiện đấu nối, việc ngắt nguồn điện là cực kỳ quan trọng để tránh các tai nạn không mong muốn. Bên cạnh đó, bạn cần sử dụng các dụng cụ bảo hộ, tuyệt đối không dùng dụng cụ bị rò điện.

3.2. Chọn vị trí lắp đặt phù hợp

Việc lựa chọn vị trí lắp đặt rất quan trọng để đảm bảo an toàn trong quá trình sử dụng. Bạn nên tránh lắp bảng điện ở những nơi chứa xăng, dầu, hoá chất dễ cháy hoặc gần các nguồn nhiệt cao như bếp ga, lò sưởi.

Bảng điện cũng không nên được lắp đặt ở những khu vực ẩm thấp hoặc nơi có thể bị nước xâm nhập, dễ gây ra hiện tượng chập điện. Ngoài ra, bạn cũng nên lắp đặt bảng điện ở vị trí an toàn, xa tầm với của trẻ em để tránh các tai nạn không đáng có.

3.3. Kỹ thuật đấu điện đúng tiêu chuẩn

Khi bắt đầu đấu nối, bạn cần tắt nguồn điện và kiểm tra kỹ càng bằng bút thử điện để đảm bảo không còn điện trong mạch. Ngoài ra, bạn cũng cần chọn dây điện có khả năng chịu tải tốt, tránh sử dụng dây quá mỏng hoặc không đạt chuẩn.

Bạn cần phân biệt rõ các loại dây điện quan trọng, đảm bảo các mối nối dây được siết chặt, có thể sử dụng ghim ép hoặc băng dính điện để cố định. Bên cạnh đó, bạn có thể lắp cầu chì hoặc aptomat để bảo vệ hệ thống điện khỏi sự cố quá tải.

3.4. Kiểm tra lại và hoàn thiện

Sau khi hoàn tất đấu nối, bạn cần khôi phục nguồn điện và kiểm tra hoạt động của công tắc, ổ cắm. Nếu gặp bất kỳ vấn đề nào, bạn hãy nhờ sự hỗ trợ từ thợ điện chuyên nghiệp để đảm bảo an toàn.

Việc nắm vững cách đấu điện 1 công tắc 1 ổ cắm không chỉ giúp bạn lắp đặt hệ thống điện đúng kỹ thuật mà còn đảm bảo an toàn trong quá trình sử dụng. Hy vọng bài viết này của Vinachi đã cung cấp cho bạn những thông tin hữu ích để áp dụng đấu nối trong thực tế.
