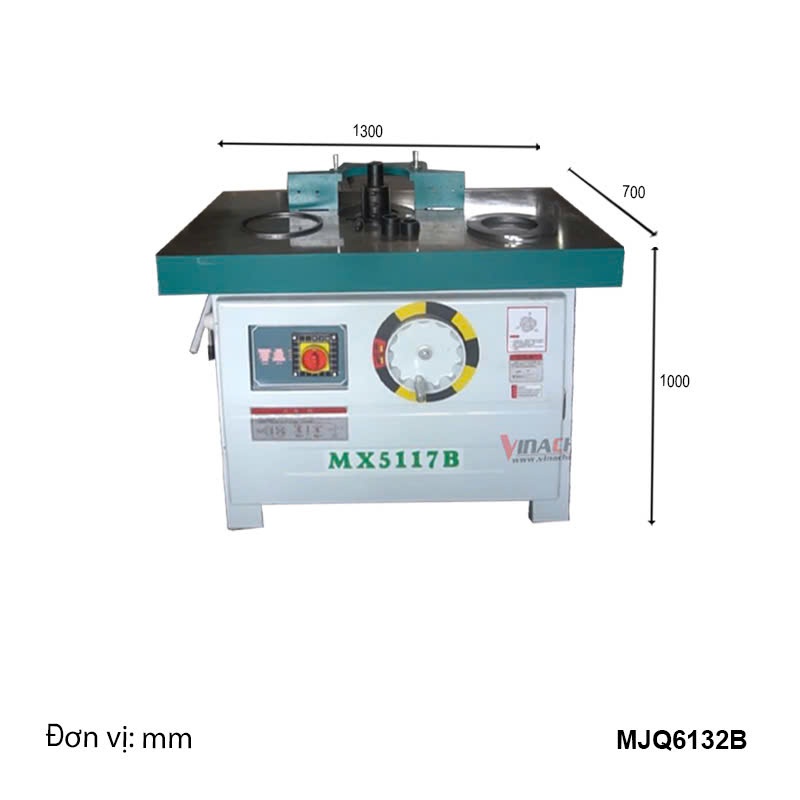

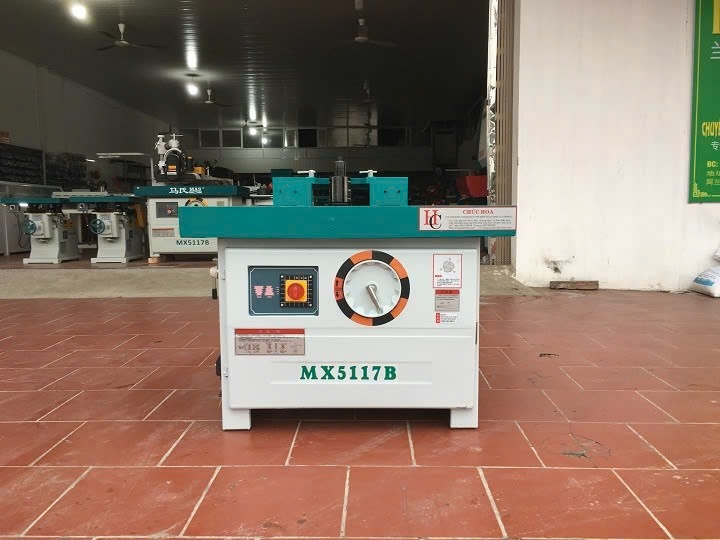

Máy tubi MX5117B 4 kW - trục 35 - HT

II. Thông tin sản phẩm

Máy phay tubi 1 trục là một loại máy phay tốc độ cao, chuyên dụng để gia công các chi tiết cong và nhiều kiểu dáng khác nhau trong ngành chế biến gỗ.

Với khả năng sử dụng nhiều loại dao phay khác nhau, máy có thể thực hiện các công việc như: ghép ván dày, ghép mộng, bào cong, phay chỉ đũa, tạo hình pano cửa, mộng cửa, khung cửa, bàn ghế, tủ, và nhiều ứng dụng khác.

Với khả năng thực hiện nhiều chức năng phay đa dạng, máy phay tubi 1 trục là công cụ hữu ích và cần thiết trong ngành công nghiệp chế biến gỗ.

Cấu tạo chi tiết

Khung máy

Được làm từ thép chịu lực, khung máy đảm bảo độ chắc chắn và ổn định trong suốt quá trình hoạt động. Chất liệu thép chịu lực giúp máy chịu được tải trọng lớn và giảm thiểu rung động khi phay.

Mặt bàn phay

Mặt bàn máy được đúc bằng gang và được phay phẳng bằng công nghệ CNC, đảm bảo độ chính xác cao. Bàn máy là nơi đặt các phôi gỗ cần gia công, với bề mặt phẳng mịn giúp cố định phôi gỗ một cách chắc chắn.

Động cơ

Là bộ phận cung cấp năng lượng cho máy hoạt động, động cơ có công suất lớn để đáp ứng yêu cầu phay ở tốc độ cao. Động cơ mạnh mẽ giúp máy có thể xử lý các loại gỗ cứng và phôi gỗ lớn một cách hiệu quả.

Trục máy

Trục máy là bộ phận quay với tốc độ cao, nơi lắp các loại dao phay khác nhau. Trục máy có độ chính xác cao và khả năng chịu tải tốt, giúp đảm bảo chất lượng bề mặt phay và độ bền của máy.

Bộ điều khiển

Bao gồm các nút công tắc cho phép người sử dụng bật, tắt máy khi làm việc. Bộ điều khiển được thiết kế dễ sử dụng, đảm bảo an toàn cho người vận hành.

Tay quay

Tay quay trợ lực giúp nâng hạ trục máy một cách nhẹ nhàng, cho phép điều chỉnh độ cao của trục máy phù hợp với độ dày của phôi gỗ. Thiết kế giúp người dùng dễ dàng điều chỉnh máy mà không tốn nhiều sức lực.

Chốt hãm

Chốt hãm trục giúp khóa trục máy, làm cho việc thay mũi phay dễ dàng và an toàn hơn. Tay hãm ren có tác dụng khóa trục máy ở đúng vị trí sau khi đã điều chỉnh độ cao.

Cữ máy

Cữ máy được sử dụng để chặn và điều chỉnh độ rộng đường phay. Cữ máy có thể điều chỉnh linh hoạt để phù hợp với các yêu cầu phay khác nhau, giúp tạo ra các chi tiết chính xác và đồng đều.

III. Công dụng

Máy phay tubi 1 trục là một thiết bị đa năng không thể thiếu trong ngành sản xuất đồ gỗ. Với khả năng sử dụng nhiều loại dao phay khác nhau, máy này mang lại sự linh hoạt và hiệu quả cao trong việc gia công các sản phẩm gỗ. Dưới đây là chi tiết về các công dụng nổi bật của máy phay tubi 1 trục:

Ghép ván dày

Máy phay tubi 1 trục có thể xử lý các tấm ván dày, ghép chúng lại với độ chính xác cao. Đảm bảo sự liền mạch và chắc chắn cho các tấm ván lớn, phù hợp cho việc sản xuất mặt bàn, tủ lớn và các bề mặt gỗ rộng.

Ghép mộng

Máy có thể thực hiện việc ghép mộng, tạo ra các mối ghép chặt chẽ giữa các chi tiết gỗ. Các mối ghép mộng này rất cần thiết trong việc lắp ráp khung cửa, khung bàn ghế, đảm bảo độ bền và tính thẩm mỹ cho sản phẩm.

Bào cong

Với khả năng phay bào cong, máy phay tubi 1 trục có thể tạo ra các đường cong mượt mà và chính xác trên các chi tiết gỗ.

Phay chỉ đũa

Máy phay tubi 1 trục có thể tạo ra các chi tiết chỉ đũa với độ phức tạp cao, phù hợp cho việc trang trí nội thất. Các chi tiết chỉ đũa này thường được sử dụng trong khung tranh, khung cửa, và các bề mặt trang trí khác.

Tạo hình pano cửa

Máy có khả năng tạo hình các pano cửa với các thiết kế phức tạp. Các pano này thường là trung tâm của các cánh cửa, tạo nên vẻ đẹp và phong cách riêng cho từng sản phẩm.

Mộng cửa

Máy phay tubi 1 trục có thể gia công các mộng cửa, đảm bảo sự khớp nối hoàn hảo giữa các bộ phận của cửa. Đảm bảo cửa không bị xệ hay biến dạng theo thời gian.

Tạo khung cửa

Máy có thể tạo ra các khung cửa với độ chính xác cao, đảm bảo các khung cửa luôn vuông vắn và chắc chắn.

Máy phay tubi 1 trục còn có thể sản xuất các chi tiết phức tạp của bàn ghế, từ chân ghế, khung bàn, đến các bộ phận trang trí. Sản phẩm cuối cùng đảm bảo tính thẩm mỹ và độ bền cao.

Máy có thể tạo ra các chi tiết và khung tủ với độ chính xác cao, đảm bảo các mối ghép kín khít và chắc chắn. Nhờ những công dụng trên, máy được ưa chuộng sử dụng bởi các nhà máy chế biến gỗ lớn, các xưởng gỗ vừa và nhỏ, nghệ nhân và thợ mộc chuyên nghiệp.

IV. Hướng dẫn sử dụng máy

Bước 1: Chuẩn bị trước khi sử dụng

Đảm bảo các chức năng của máy hoạt động tốt, không có bộ phận nào bị hư hỏng. Kết nối nguồn điện đúng với yêu cầu kỹ thuật của máy (220V hoặc 380V).

Chuẩn bị và kiểm tra các tấm gỗ cần gia công, làm sạch để loại bỏ cát, đá, hoặc kim loại bám trên phôi gỗ.

Bước 2: Lắp đặt dao phay

Chọn loại dao phay phù hợp với công việc (phay huỳnh ván, phay mộng âm dương,...). Sử dụng chốt xoay hãm để khóa trục chính.

Gắn dao phay vào trục chính, vặn chặt đai ốc để cố định dao, đảm bảo chắc chắn. Lắp cữ máy hoặc các thiết bị hỗ trợ như máy tỳ phôi.

Bước 3: Điều chỉnh cữ máy

Điều chỉnh cữ máy bằng hai ốc bulong, siết chặt sau khi điều chỉnh. Sử dụng tay quay để điều chỉnh độ cao trục, khóa lại bằng tay hãm.

Bước 4: Sử dụng máy

Bật công tắc nguồn, đợi máy đạt tốc độ ổn định. Đưa chi tiết gỗ vào bàn máy, giữ chắc chắn. Phay nhẹ nhàng, tránh áp lực quá lớn.

Kiểm tra chi tiết sau mỗi lần phay, điều chỉnh lại cữ máy nếu cần.

Bước 5: Sau khi sử dụng máy

Tắt máy và ngắt kết nối nguồn điện. Làm sạch các bộ phận của máy, đặc biệt là dao phay và bàn máy.

Sử dụng máy hút bụi hoặc chổi quét để loại bỏ bụi và phôi gỗ.

Kiểm tra và bảo dưỡng máy định kỳ. Mài lại dao khi mòn hoặc thay thế khi cần thiết, kiểm tra hệ thống trục và các bộ phận khác.

Lưu ý

Không để tay gần dao phay khi máy hoạt động.

Không mặc quần áo rộng khi làm việc để tránh bị cuốn vào máy.

Luôn ngắt điện trước khi bảo trì hoặc thay dao phay.

Đảm bảo khu vực làm việc sạch sẽ và không có vật cản.

Luôn sử dụng găng tay, kính bảo hộ, và tai nghe chống ồn để đảm bảo an toàn cá nhân.
