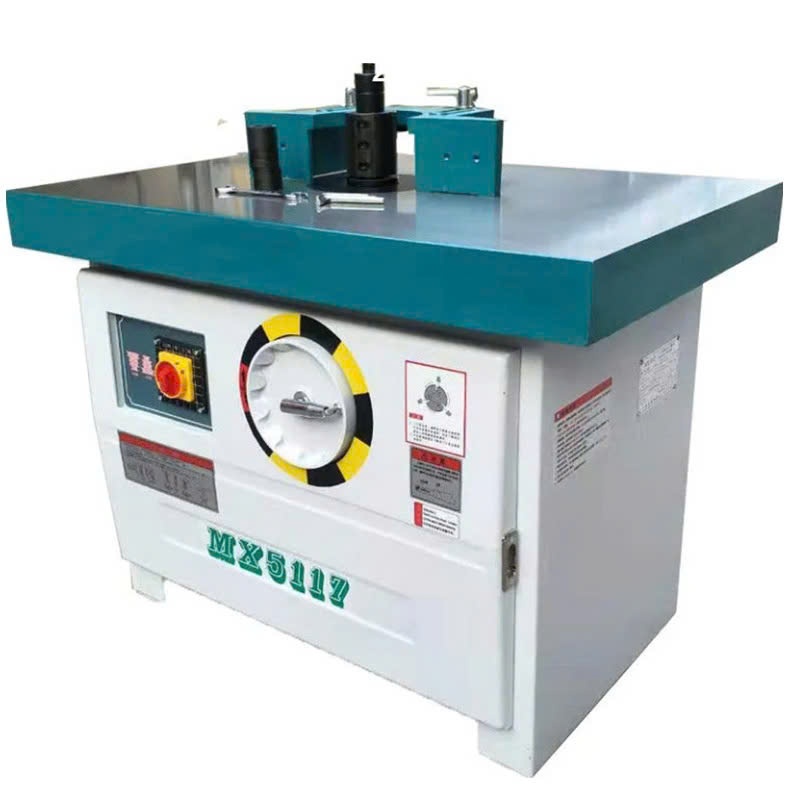

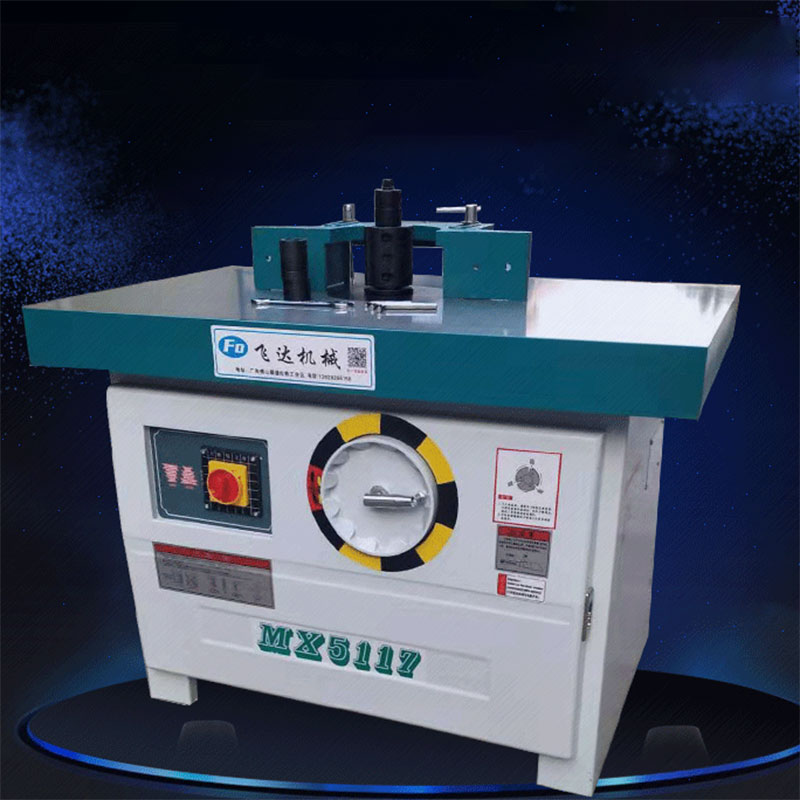

Máy tubi MX5117 -5.5 kW - trục 30 - HT

Mã sản phẩm: 55413.

Liên hệ

Thương hiệu: OEM
Số lượng:
Hết hàng

 Chăm sóc khách hàng

Tổng đài hỗ trợ 24/7: 1900966958
Nhân viên tư vấn:   0346 137 688
NV tư vấn máy CBG: 0395 155 299

  Sản phẩm chính hãng

Bảo hành

7 ngày đối với Dụng cụ - Phụ kiện

6 - 12 tháng đối với Máy Chế Biến Gỗ

Đổi hàng trong vòng 3 ngày kể từ ngày nhận hàng nếu có lỗi từ nhà sản xuất

Đặc điểm nổi bật của Máy tubi MX5117 -5.5 kW - trục 30 - HT

Máy phay tubi 1 trục là thiết bị không thể thiếu trong ngành chế biến gỗ, mang lại sự đa năng và hiệu quả vượt trội. Với khả năng phay tốc độ cao và độ chính xác cao, máy phay tubi 1 trục chuyên dùng để gia công các chi tiết gỗ phức tạp như ghép ván, ghép mộng, bào cong, tạo hình pano cửa, khung cửa, bàn ghế, và tủ.

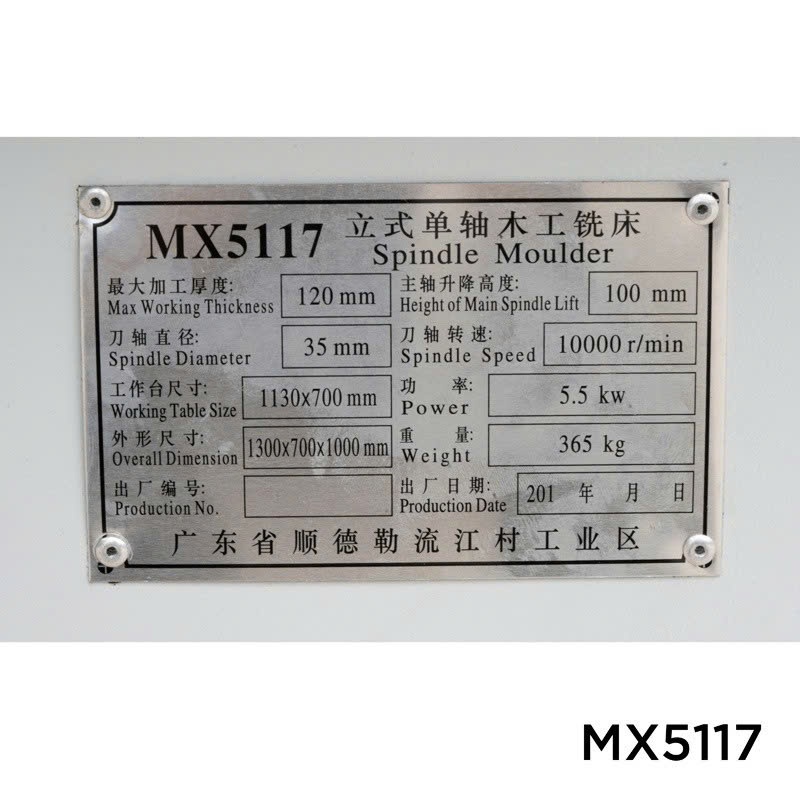

I. Thông số kỹ thuật

ModelMX5117
Kích thước tổng thể1300*700*1000mm
Kích thước bàn làm việc1130*700 mm
Độ dày làm việc phôi tối đa120mm
Hành trình nâng trục100mm
Công suất  động cơ 5.5kwĐiện áp 380V
Tốc độ trục chính 10000 vòng/phút
Trọng lượng365 kg

II. Thông tin sản phẩm

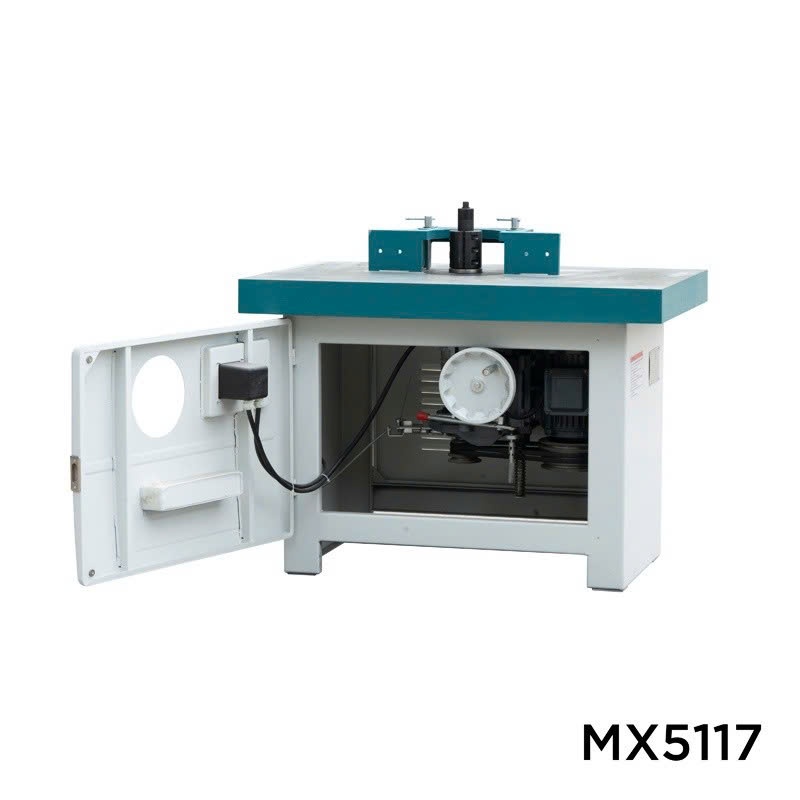

Máy phay tubi 1 trục là một thiết bị chế biến gỗ đa năng với công suất lớn, được ứng dụng rộng rãi trong ngành sản xuất đồ gỗ. Máy có khả năng thực hiện nhiều công đoạn chế biến khác nhau, giúp tối ưu hóa quá trình sản xuất. Cấu tạo bao gồm:

  1. Thân máy: Là khung chính của máy, thường được làm từ thép hoặc gang để đảm bảo độ bền và ổn định trong quá trình vận hành.
  2. Mặt bàn máy: Được đúc bằng gang và phay phẳng, là nơi đặt các phôi gỗ cần gia công.
  3. Động cơ: Cung cấp nguồn động lực cho máy, đảm bảo thực hiện các thao tác phay. Động cơ của máy phay tubi 1 trục có công suất lớn, đáp ứng được nhu cầu gia công các loại gỗ nặng.

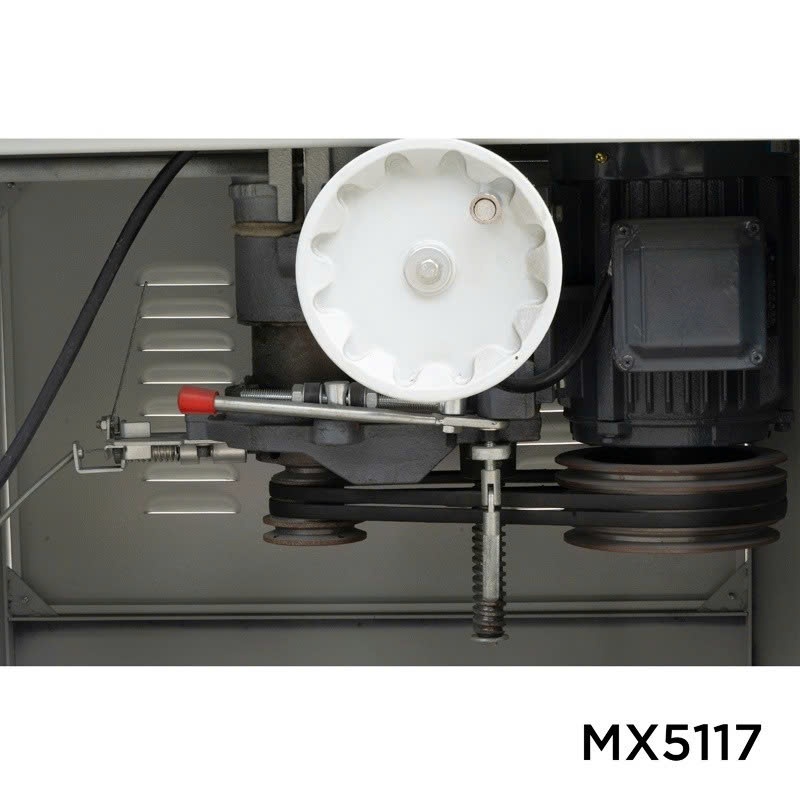

  4. Trục chính: Liên kết với động cơ qua dây curoa và chịu trách nhiệm quay các dao phay. Trục chính có độ cứng và độ chính xác cao, đảm bảo chất lượng gia công tốt nhất.
  5. Bộ điều khiển: Gồm các nút công tắc cho phép người sử dụng bật, tắt máy dễ dàng.
  6. Tay quay: Hỗ trợ nâng hạ trục máy một cách nhẹ nhàng, giúp điều chỉnh độ cao của trục phù hợp với độ dày của phôi gỗ.
  7. Chốt hãm: Giúp khóa trục máy, tạo điều kiện thuận lợi cho việc thay mũi dao phay.
  8. Tay hãm ren: Khóa trục máy sau khi đã điều chỉnh độ cao, thấp đúng vị trí.

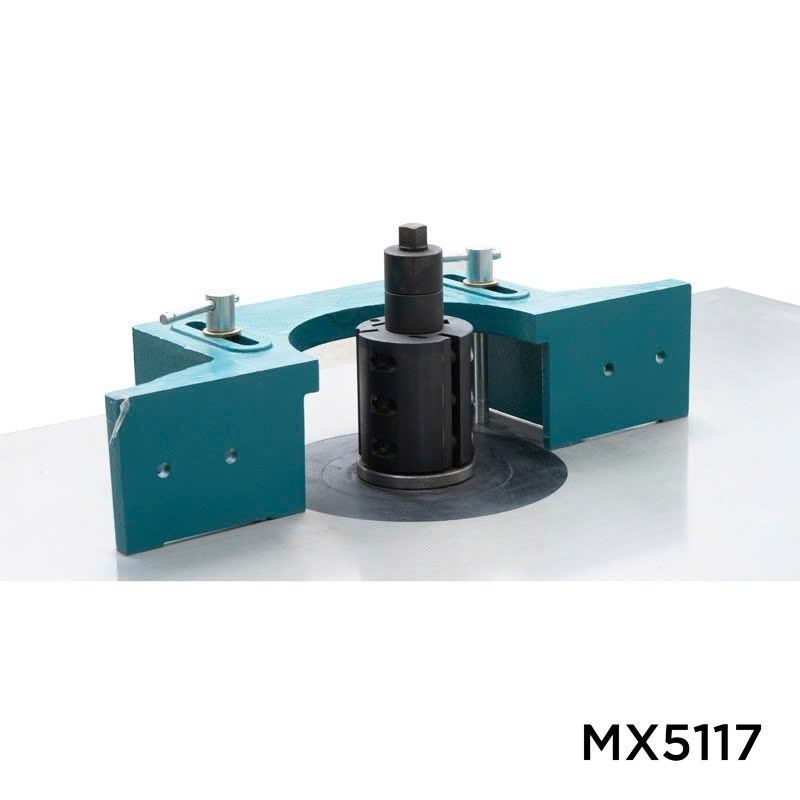

  9. Cữ máy: Sử dụng để chặn và điều chỉnh chiều rộng đường phay, đảm bảo độ chính xác khi gia công.

III. Công dụng

Máy phay tubi 1 trục là thiết bị đa năng có nhiều công dụng quan trọng trong ngành chế biến gỗ. Cụ thể, máy có thể thực hiện các công việc sau:

  1. Ghép ván dày: Máy phay tubi 1 trục giúp ghép các tấm ván dày một cách chính xác và chắc chắn, đảm bảo mối ghép bền vững.
  2. Ghép mộng: Thực hiện các công đoạn ghép mộng, tạo ra các khớp nối chắc chắn giữa các bộ phận gỗ, đảm bảo tính ổn định và bền vững của sản phẩm.
  3. Bào cong: Gia công các bề mặt gỗ cong theo yêu cầu thiết kế, mang lại tính thẩm mỹ cao cho sản phẩm cuối cùng.
  4. Phay chỉ: Tạo ra các chi tiết nhỏ và phức tạp như chỉ đũa trên các sản phẩm gỗ, giúp sản phẩm trở nên tinh xảo và độc đáo.
  5. Tạo hình pano cửa: Máy được sử dụng để gia công các pano cửa với các chi tiết phức tạp và hoa văn đẹp mắt, làm tăng tính thẩm mỹ và giá trị của sản phẩm.
  6. Mộng cửa: Tạo ra các khớp mộng cửa chắc chắn và chính xác, đảm bảo độ bền và an toàn cho sản phẩm.
  7. Sản xuất bàn ghế: Sử dụng để sản xuất các chi tiết bàn ghế, đảm bảo độ bền và thẩm mỹ cao, đáp ứng các yêu cầu về chất lượng và thiết kế.
  8. Gia công tủ: Gia công các bộ phận của tủ, tạo ra các sản phẩm chất lượng cao với độ chính xác và hoàn thiện tốt.

IV. Hướng dẫn sử dụng

Bước 1: Chuẩn bị trước khi sử dụng

Đảm bảo rằng tất cả các chức năng của máy hoạt động bình thường và không có bất kỳ bộ phận nào bị hỏng.

Lắp đúng theo thông số máy, sử dụng nguồn điện 3 pha 380V.

Bước 2: Lắp đặt dao phay

Lựa chọn dao phay phù hợp với công việc cần thực hiện, như phay huỳnh ván hoặc mộng âm dương.

Khóa trục chính bằng chốt xoay hãm. Gắn dao phay vào trục chính và vặn chặt đai ốc để đảm bảo dao phay cố định vững chắc. Nếu có, lắp cữ máy và các loại máy hỗ trợ như máy tỳ phôi.

Bước 3: Điều chỉnh cữ máy

Điều chỉnh độ cao của cữ máy bằng tay quay nâng hạ trục và khóa lại bằng tay hãm.

Bước 4: Sử dụng máy

Bật công tắc nguồn để máy khởi động, chờ đến khi máy đạt tốc độ quay ổn định.

Đặt chi tiết gỗ vào bàn máy và giữ chặt. Thực hiện các thao tác phay nhẹ nhàng để đảm bảo dao phay và chi tiết gỗ không bị hư hại.

Sau mỗi lần phay, kiểm tra chi tiết gia công và điều chỉnh cữ máy nếu cần thiết để đạt yêu cầu về độ chính xác và thẩm mỹ.

Bước 5: Sau khi sử dụng máy

Tắt máy và ngắt kết nối nguồn điện.

Dọn dẹp các bộ phận của máy, đặc biệt là khu vực dao phay và bàn máy, sử dụng máy hút bụi hoặc chổi quét để loại bỏ bụi và phoi gỗ.

Kiểm tra và bảo dưỡng máy định kỳ để đảm bảo máy luôn hoạt động ổn định và bền bỉ. Mài lại dao khi cần thiết hoặc thay thế dao phay khi mòn.

Lưu ý an toàn:

Không để tay gần dao phay khi máy đang hoạt động.

Tránh mặc quần áo rộng khi làm việc để đề phòng bị cuốn vào máy.

Luôn đảm bảo ngắt điện trước khi thực hiện thao tác bảo trì hoặc thay thế dao phay.

Bảo đảm khu vực làm việc sạch sẽ và không có vật cản.

Luôn sử dụng các thiết bị bảo hộ cá nhân để đảm bảo an toàn trong quá trình làm việc.

V. Chính sách bảo hành máy phay tubi 1 trục

Khi mua máy phay tubi 1 trục tại Vinachi, sản phẩm sẽ được áp dụng quy chuẩn bảo hành 12 tháng  kể từ ngày nhận hàng.

Nếu đang có nhu cầu tìm mua sản phẩm máy phay tubi 1 trục, bạn có thể liên hệ ngay với Vinachi qua hotline 0346.137.688 để được tư vấn và hỗ trợ nhanh chóng nhất. Ngoài ra, bạn cũng có thể truy cập vào website vinachi.chanh.in để tham khảo các máy chế biến gỗ chất lượng.

Vinachi - đơn vị chuyên cung cấp, phân phối các thiết bị, dụng cụ mộc. Với sứ mệnh “Bồi Đắp Giá Trị - Khẳng Định Thương Hiệu”, Vinachi không chỉ đem đến các sản phẩm chất lượng đi kèm giá cả phải chăng mà còn sở hữu dịch vụ hậu mãi đa dạng, tận tâm với khách hàng.
