Thanh trượt dẫn hướng là gì? Cấu tạo và phân loại
Thanh trượt dẫn hướng là một trong những linh kiện cơ khí quan trọng, giữ vai trò quyết định đến độ chính xác và sự ổn định của máy CNC cũng như các hệ thống tự động hóa hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn linh kiện này sẽ giúp tối ưu hiệu suất vận hành, giảm hao mòn và nâng cao tuổi thọ cho toàn bộ hệ thống.
1. Thanh trượt dẫn hướng là gì?
Thanh trượt dẫn hướng (linear actuator) là linh kiện cơ khí chuyên dụng, có nhiệm vụ định hướng chuyển động thẳng theo một trục cố định với độ êm ái và chính xác cao. Sản phẩm được sử dụng rộng rãi trong các hệ thống máy CNC, dây chuyền tự động hóa, giúp các bộ phận vận hành ổn định và giữ vững độ chính xác trong suốt quá trình làm việc.
2. Cấu tạo và nguyên lý hoạt động của thanh trượt dẫn hướng

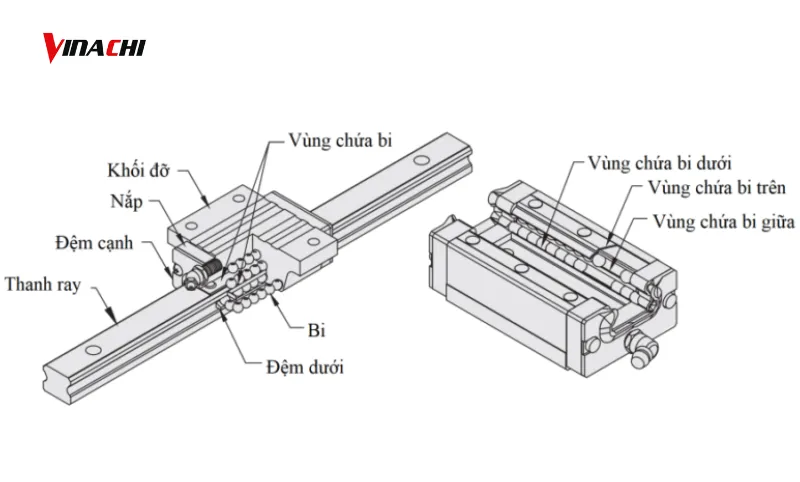

2.1. Cấu tạo
Cấu tạo của linh kiện bao gồm ray trượt kết hợp với các con trượt, giúp giảm ma sát, hạn chế rung lắc và sai số khi chuyển động. Nhờ đó, hệ thống không chỉ hoạt động mượt mà mà còn được nâng cao độ bền và tuổi thọ. Hiện nay, thanh trượt dẫn hướng được thiết kế đa dạng như thanh trượt vuông, thanh trượt tròn hay các giải pháp tùy chỉnh, đáp ứng linh hoạt nhu cầu sử dụng trong nhiều lĩnh vực khác nhau.
2.2. Nguyên lý hoạt động
Sản phẩm vận hành theo nguyên lý chuyển động tuyến tính, cho phép các chi tiết cơ khí di chuyển dọc theo ray cố định một cách ổn định, êm ái và chính xác cao.
Cấu tạo của thiết bị bao gồm ray trượt kết hợp với con trượt, bên trong được trang bị hệ thống bi cầu hoặc con lăn nhằm giảm tối đa ma sát trong quá trình chuyển động. Khi có lực tác động, các bi hoặc con lăn sẽ quay liên tục, giúp con trượt lướt nhẹ nhàng trên bề mặt ray mà không gây rung lắc hay cản trở.
Nhờ cơ chế hoạt động này, loại thanh trượt này giúp hạn chế mài mòn, duy trì độ chính xác lâu dài và nâng cao hiệu suất cho toàn bộ hệ thống. Chính vì vậy, sản phẩm được ứng dụng rộng rãi trong máy CNC, dây chuyền sản xuất và các hệ thống tự động hóa, đặc biệt phù hợp với những ứng dụng đòi hỏi độ chính xác cao và khả năng chịu tải lớn.
3. Các loại thanh trượt dẫn hướng phổ biến

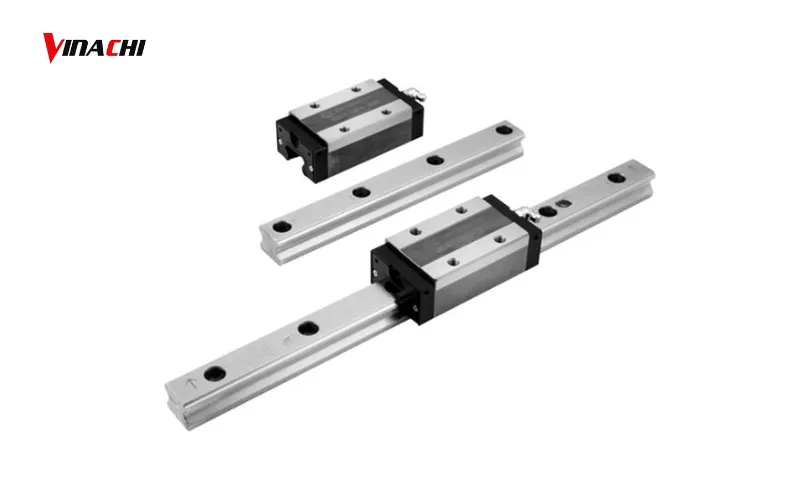

3.1. Thanh trượt vuông
Thanh trượt vuông được sử dụng rộng rãi trong các ứng dụng yêu cầu độ cứng và độ ổn định cao. Với thiết kế mặt phẳng, góc cạnh vuông vức, loại thanh trượt này thường xuất hiện trong các máy CNC công suất lớn.
Ưu điểm nổi bật của thanh trượt vuông là khả năng chịu tải trọng lớn, hạn chế biến dạng và duy trì độ chính xác ngay cả khi chịu lực tác động mạnh.

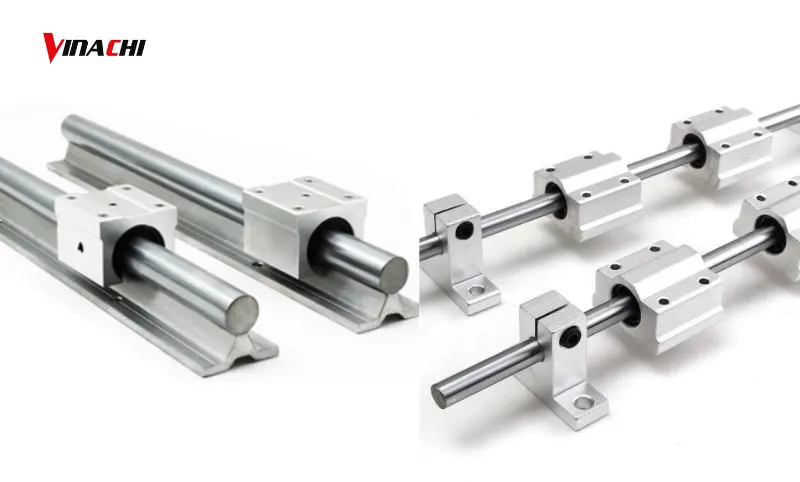

3.2. Thanh trượt tròn
So với thanh trượt vuông, thanh trượt tròn phù hợp hơn cho các ứng dụng có tải trọng nhẹ và cần tính linh hoạt cao. Thiết kế dạng tròn giúp thiết bị dễ lắp đặt, linh hoạt khi di chuyển và thích hợp trong những không gian hạn chế. Thanh trượt tròn thường được lựa chọn cho các hệ thống ưu tiên sự linh hoạt hơn là độ cứng tuyệt đối.

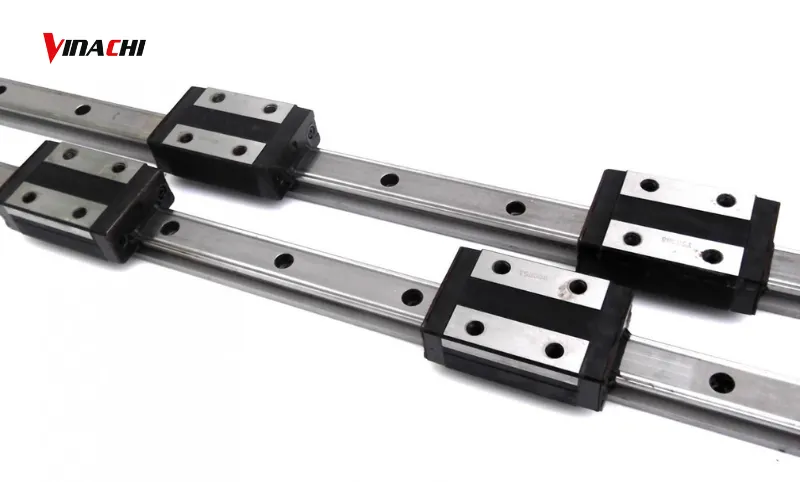

4. Thông số kỹ thuật cần quan tâm khi chọn mua thanh trượt dẫn hướng
Để lựa chọn sản phẩm phù hợp, việc nắm rõ các thông số kỹ thuật là yếu tố then chốt giúp hệ thống vận hành ổn định, đạt hiệu suất cao và bền bỉ theo thời gian. Dưới đây là những thông số quan trọng bạn cần đặc biệt lưu ý:
- Độ dài thanh trượt: Độ dài cần được tính toán tương xứng với kích thước máy và yêu cầu hành trình chuyển động. Thanh trượt càng dài thì phạm vi di chuyển càng lớn, tuy nhiên cũng đòi hỏi kết cấu lắp đặt chắc chắn nhằm hạn chế rung lắc và sai số trong quá trình vận hành.
- Độ chính xác và độ cứng: Độ chính xác phản ánh mức độ sai lệch khi chuyển động, đóng vai trò quan trọng trong các ứng dụng cần độ chuẩn xác cao như gia công cơ khí chính xác hay sản xuất linh kiện điện tử. Song song đó, độ cứng quyết định khả năng chịu tải và độ ổn định tổng thể của hệ thống.
- Tải trọng cho phép: Mỗi loại thanh trượt dẫn hướng đều có giới hạn tải trọng riêng, phụ thuộc vào thiết kế ray trượt và số lượng con trượt đi kèm. Việc lựa chọn đúng tải trọng giúp tránh quá tải, nâng cao độ an toàn và tuổi thọ thiết bị.
- Tốc độ di chuyển: Tốc độ vận hành của thanh trượt cần phù hợp với yêu cầu làm việc của hệ thống. Điều chỉnh tốc độ hợp lý không chỉ giúp tối ưu hiệu suất mà còn hạn chế hao mòn và hư hỏng trong quá trình sử dụng lâu dài.
5. Vinachi - Đơn vị cung cấp thanh trượt dẫn hướng uy tín, độ bền cao
Vinachi là một trong những đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thanh trượt dẫn hướng cho máy CNC, hệ thống tự động hóa và các ứng dụng cơ khí chính xác. Vinachi luôn đặt chất lượng sản phẩm và sự hài lòng của khách hàng lên hàng đầu, trở thành lựa chọn đáng tin cậy của nhiều khách hàng trên toàn quốc.
Các dòng sản phẩm của Vinachi được sản xuất từ vật liệu chất lượng cao, trải qua quy trình gia công và kiểm định nghiêm ngặt, đảm bảo độ cứng vững, khả năng chịu tải lớn và độ chính xác cao trong suốt quá trình vận hành.
Bên cạnh chất lượng, Vinachi còn cung cấp danh mục sản phẩm đa dạng với nhiều lựa chọn kích thước, tải trọng khác nhau, đáp ứng linh hoạt nhu cầu sử dụng. Đội ngũ kỹ thuật giàu kinh nghiệm của Vinachi luôn sẵn sàng tư vấn giải pháp phù hợp, giúp khách hàng lựa chọn đúng loại thanh trượt, tối ưu hiệu suất và chi phí đầu tư.
Không chỉ dừng lại ở sản phẩm, Vinachi còn chú trọng dịch vụ hậu mãi, chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật kịp thời. Chính sự kết hợp giữa chất lượng vượt trội, nguồn cung ổn định và dịch vụ chuyên nghiệp đã giúp Vinachi khẳng định vị thế là đơn vị cung cấp thanh trượt uy tín, độ bền cao, đồng hành lâu dài cùng khách hàng.
Thanh trượt dẫn hướng đóng vai trò then chốt trong việc đảm bảo chuyển động chính xác, ổn định và bền bỉ cho máy CNC cũng như các hệ thống tự động hóa. Hy vọng với những thông tin mà Vinachi cung cấp sẽ giúp bạn nắm rõ khái niệm, nguyên lý hoạt động, các thông số kỹ thuật, từ đó lựa chọn đúng sản phẩm, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
