Máy CNC là gì? Cấu tạo và nguyên lý hoạt động

Trong bối cảnh sản xuất ngày càng hiện đại và tự động hóa, máy CNC đang trở thành thiết bị không thể thiếu trong nhiều ngành công nghiệp. Vậy máy CNC là gì và vì sao công nghệ này lại được ứng dụng rộng rãi trong cơ khí, gỗ, nội thất hay quảng cáo? Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động và những lợi ích nổi bật của máy CNC trong sản xuất hiện nay.

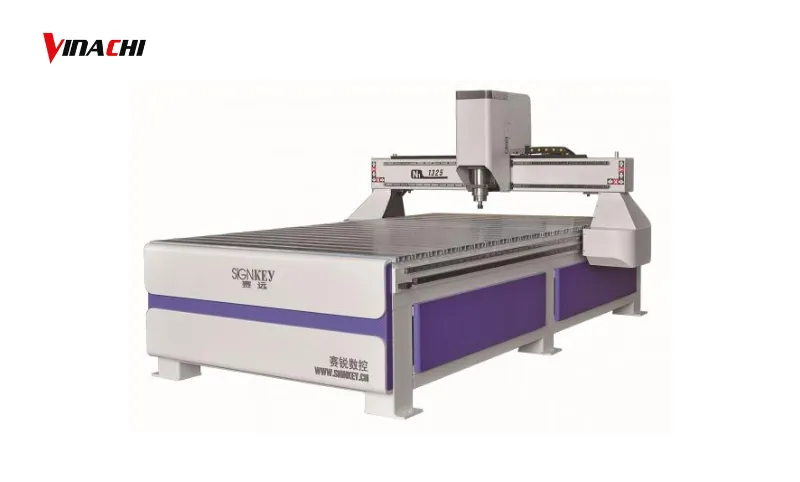

1. Máy CNC là gì?

Máy CNC là gì? Máy CNC (Computerized Numerical Control – điều khiển số bằng máy tính) là loại máy công nghệ gia công tiên tiến, trong đó toàn bộ quá trình vận hành máy được điều khiển tự động thông qua hệ thống máy tính. Nhờ khả năng lập trình chính xác, máy CNC cho phép gia công sản phẩm với độ chuẩn xác cao, tính ổn định tốt và khả năng lặp lại gần như tuyệt đối.

Với máy CNC, người dùng có thể thực hiện đa dạng các thao tác như cắt, tiện, phay, khoan, mài… trên nhiều loại vật liệu khác nhau như kim loại, gỗ, nhựa hay composite. Thiết bị có thể làm việc trong không gian 2D hoặc 3D, đáp ứng hiệu quả những yêu cầu gia công phức tạp nhờ sự hỗ trợ của các phần mềm chuyên dụng.

Ra đời từ những năm 1940 – 1950, công nghệ CNC không ngừng được cải tiến và phát triển. Đến nay, máy CNC đã trở thành thiết bị không thể thiếu trong nhiều lĩnh vực công nghiệp như cơ khí chính xác, sản xuất đồ gỗ, gia công đá và các vật liệu kỹ thuật khác, góp phần nâng cao năng suất và chất lượng sản phẩm.

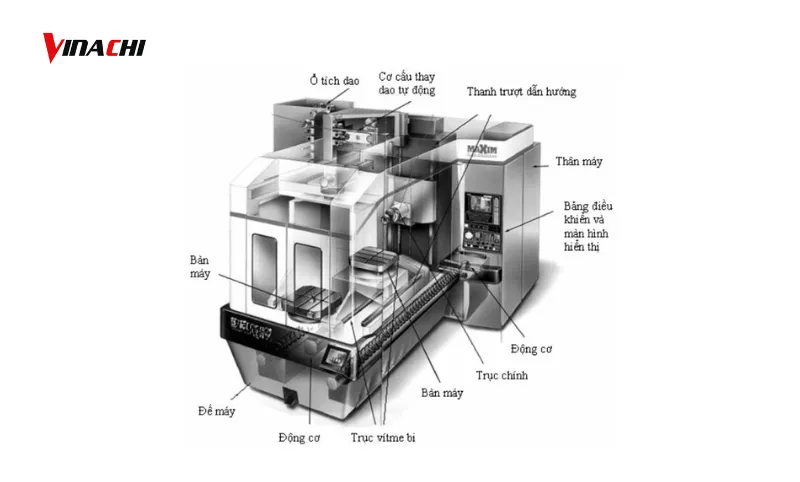

2. Cấu tạo chính của một máy CNC

2.1. Phần chấp hành của máy CNC

Phần chấp hành là nhóm bộ phận trực tiếp tham gia vào quá trình gia công, quyết định độ chính xác, độ ổn định và hiệu suất làm việc của máy CNC. Cấu tạo phần chấp hành của máy CNC gồm 7 bộ phận chính, cụ thể như sau:

Thân máy, đế máy: Thân và đế máy là bộ phận nền tảng, thường được làm từ gang hoặc thép không gỉ có độ cứng cao. Bộ phận này có nhiệm vụ chịu tải trọng lớn, hạn chế rung động trong quá trình vận hành, đồng thời bảo vệ các cụm động cơ và linh kiện bên trong, đảm bảo máy CNC hoạt động ổn định và bền bỉ.
Bàn máy: Bàn máy là nơi gá đặt phôi và đồ gá trong suốt quá trình gia công. Thông thường, bàn máy di chuyển theo phương ngang trái – phải (trục X) và phương dọc (trục Y). Tùy vào từng dòng máy CNC, bàn máy có thể di chuyển trong khi trục chính đứng yên hoặc ngược lại.

Trục chính: Trục chính là bộ phận lắp đặt các dụng cụ cắt như dao phay, dao tiện… và thực hiện chuyển động gia công chính. Chuyển động quay của trục chính kết hợp với các chuyển động theo trục X, Y, Z giúp đưa dụng cụ cắt đến đúng vị trí cần gia công trên phôi. Các thông số kỹ thuật quan trọng của trục chính CNC gồm tốc độ quay tối đa, công suất động cơ và mô-men xoắn cực đại.
Băng dẫn hướng (ụ trục chính): Băng dẫn hướng có nhiệm vụ định hướng chuyển động tịnh tiến của bàn máy theo trục X, Y và chuyển động theo trục Z của trục chính. Cơ chế hoạt động dựa trên sự trượt của con trượt trên ray dẫn hướng.
Trục vít me và đai ốc: Trục vít me – đai ốc là bộ phận truyền động giúp di chuyển bàn máy hoặc trục chính. Hiện nay có hai loại chính là vít me đai ốc thường và vít me đai ốc bi. Trong máy CNC, vít me bi được sử dụng phổ biến nhờ ma sát thấp, độ rơ nhỏ, hiệu suất truyền động cao và độ chính xác vị trí rất lớn.
Ổ tích: Ổ tích là bộ phận lưu trữ nhiều loại dao cắt khác nhau phục vụ cho quá trình gia công. Nhờ ổ tích, máy CNC có thể tự động thay dao trong khi làm việc mà không cần sự can thiệp trực tiếp của kỹ thuật viên, giúp giảm rủi ro, tăng tốc độ gia công và nâng cao mức độ tự động hóa trong sản xuất.

2.2. Phần điều khiển của máy CNC

Trong cấu tạo máy CNC, phần điều khiển đóng vai trò như là bộ não, đảm nhiệm việc tiếp nhận, xử lý và truyền lệnh để toàn bộ hệ thống vận hành chính xác theo chương trình đã lập trình. Phần này bao gồm cụm điều khiển chính và các loại động cơ truyền động.

Cụm điều khiển chính:

Cụm điều khiển máy (MCU – Machine Control Unit): MCU là trung tâm điều khiển của máy CNC, được trang bị bàn phím chữ và số để người vận hành nhập dữ liệu, chương trình gia công trực tiếp hoặc thông qua hệ thống máy tính. Các lệnh CNC sau khi được xử lý trong MCU sẽ điều khiển mô tơ quay đúng số vòng cần thiết, truyền chuyển động tới trục vít me bi, từ đó tạo ra chuyển động thẳng chính xác của bàn máy và dụng cụ cắt.
Cụm dẫn động: Cụm dẫn động bao gồm các động cơ, cảm biến phản hồi (sensor), bộ khuếch đại, phần tử điều khiển và hệ truyền động. Trong đó, sensor có nhiệm vụ thu nhận và truyền tín hiệu phản hồi ngược lại cho hệ điều khiển, giúp máy CNC kiểm soát chính xác vị trí và tốc độ. Động cơ kết hợp với hệ sensor phản hồi chính là yếu tố đặc trưng tạo nên khả năng điều khiển chính xác của máy CNC.

Các loại động cơ sử dụng trong máy CNC: Máy CNC sử dụng nhiều loại động cơ khác nhau nhằm đáp ứng yêu cầu điều khiển chính xác và ổn định:

Động cơ một chiều (DC): Thường là động cơ điện một chiều kích từ, sử dụng mạch từ phụ với nam châm vĩnh cửu, phù hợp cho các hệ truyền động yêu cầu kiểm soát tốc độ.
Động cơ xoay chiều (AC): Có tỷ lệ quán tính – mô men xoắn cao, vận hành ổn định ở tốc độ thấp và chịu quá tải tốt. Đây là loại động cơ được ứng dụng phổ biến trong các dòng máy CNC công nghệ cao.
Động cơ bước: Là cơ cấu chấp hành cơ – điện, chuyển đổi năng lượng điện thành chuyển động cơ học theo từng bước, thường dùng cho các hệ thống yêu cầu điều khiển vị trí cơ bản.
Động cơ servo: Là loại động cơ tích hợp mạch phản hồi, cho phép xác định và điều chỉnh chính xác công suất, vị trí và tốc độ. Động cơ servo thường được sử dụng trong hệ truyền động CNC hệ kín, mang lại độ chính xác và hiệu suất cao.

3. Nguyên lý hoạt động cơ bản của máy CNC

Máy CNC vận hành dựa trên nguyên lý điều khiển số hóa, trong đó máy tính đóng vai trò trung tâm điều khiển toàn bộ chuyển động và thao tác của dụng cụ cắt. Quá trình hoạt động của máy CNC được thực hiện theo các bước cơ bản sau:

Nhập dữ liệu gia công: Người vận hành đưa bản vẽ kỹ thuật 2D hoặc mô hình 3D vào phần mềm CAM (Computer-Aided Manufacturing). Phần mềm này sẽ phân tích chi tiết gia công và chuyển đổi các thao tác cần thực hiện thành mã lệnh G-code, ngôn ngữ tiêu chuẩn dùng để điều khiển máy CNC.
Điều khiển chuyển động: Bộ điều khiển CNC tiếp nhận và đọc mã G-code, sau đó phát tín hiệu điều khiển tới các động cơ servo hoặc động cơ bước. Các trục máy (X, Y, Z) cùng trục chính sẽ di chuyển chính xác theo tọa độ, tốc độ và hành trình đã được lập trình sẵn.

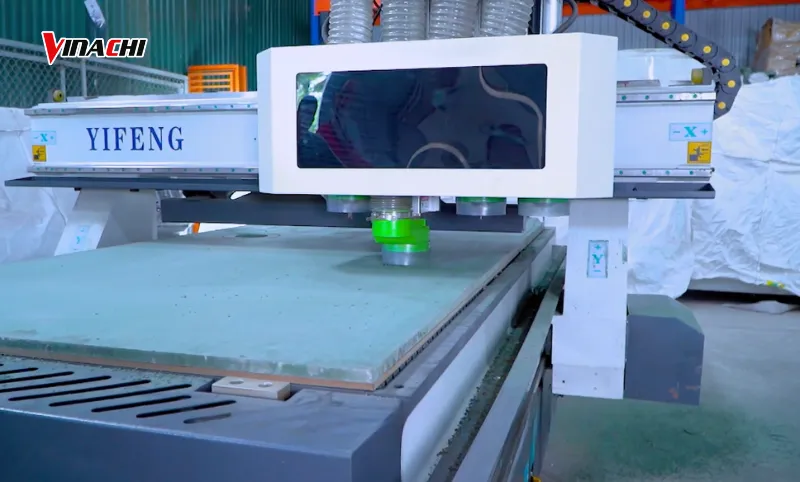

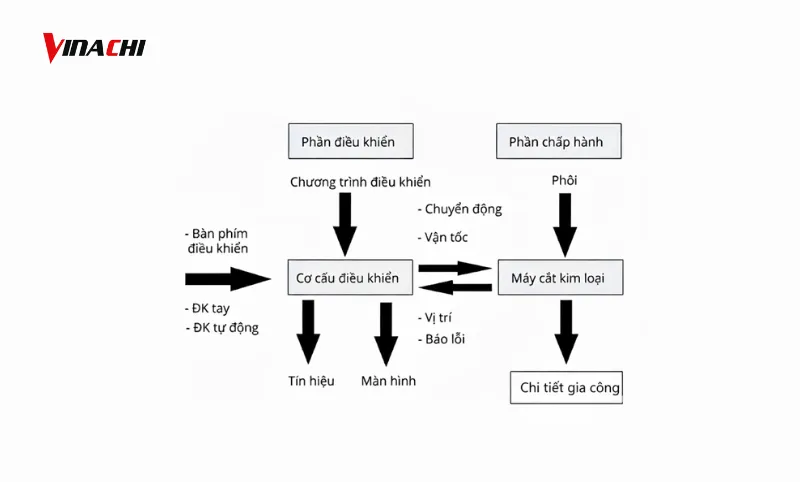

*Nguyên lý hoạt động cơ bản của máy CNC*

Thực hiện gia công: Dụng cụ cắt được gắn trên trục chính tiến hành các thao tác như cắt, phay, tiện, khoan hoặc khắc trực tiếp trên phôi. Toàn bộ quá trình diễn ra hoàn toàn tự động, đảm bảo độ chính xác cao và tính đồng nhất cho từng sản phẩm.
Giám sát và điều chỉnh tự động: Trong suốt quá trình gia công, hệ thống cảm biến liên tục theo dõi các thông số quan trọng như vị trí trục, tốc độ quay trục chính, nhiệt độ, áp suất và tốc độ cắt. Nhờ đó, máy CNC đảm bảo vận hành an toàn và ổn định. Khi phát hiện sự cố hoặc sai lệch, hệ thống sẽ tự động dừng máy và thông báo lỗi để kịp thời xử lý.

4. Phân loại máy CNC phổ biến

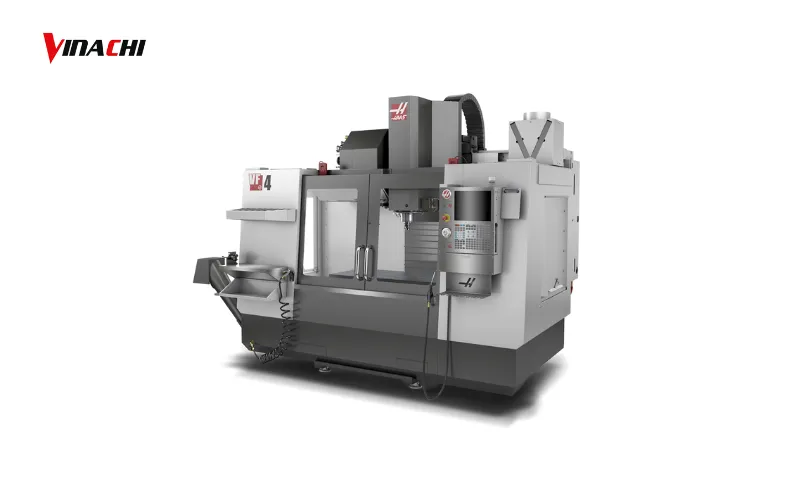

4.1. Máy phay CNC

Máy phay CNC được cấu tạo từ các bộ phận chính như thân máy, bàn máy, trục chính, hệ thống thay dao tự động, hệ thống làm mát và hệ thống điều khiển. Các bộ phận này phối hợp chặt chẽ giúp máy vận hành ổn định và đạt độ chính xác cao trong gia công.
Máy phay CNC chuyên được sử dụng để gia công các bề mặt phẳng, bề mặt cong, lỗ, rãnh, ren… trên nhiều loại vật liệu như kim loại, gỗ và nhựa. Thiết bị này được ứng dụng rộng rãi trong các ngành cơ khí chính xác, chế tạo máy, sản xuất khuôn mẫu, cũng như lĩnh vực đồ gỗ và nội thất.

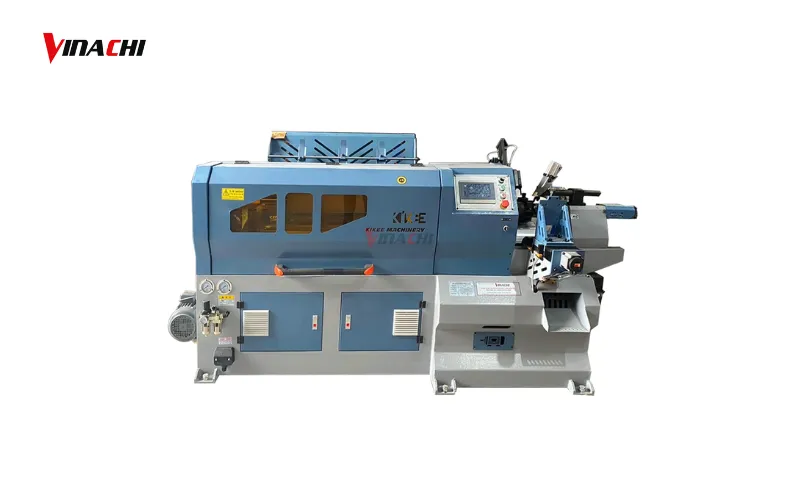

4.2. Máy tiện CNC

Máy tiện CNC bao gồm các bộ phận chính như thân máy, mâm cặp, ụ động, ụ tĩnh, con trượt, trục chính, hệ thống làm mát và hệ thống điều khiển. Hệ thống được thiết kế nhằm đảm bảo độ ổn định và độ chính xác cao trong quá trình tiện.
Máy tiện CNC được sử dụng để gia công các chi tiết có dạng trục hoặc dạng đĩa như tiện tròn, tiện côn, tiện ren, tiện mặt đầu, khoan và doa. Thiết bị này được ứng dụng phổ biến trong sản xuất chi tiết máy, trục cơ khí, bánh răng và các loại phụ tùng ô tô, xe máy.

4.3. Máy cắt CNC

Máy cắt CNC gồm các bộ phận chính như thân máy, bàn cắt, đầu cắt (plasma hoặc laser) và hệ thống điều khiển. Tùy theo công nghệ cắt mà máy đáp ứng các yêu cầu gia công khác nhau về độ dày và độ chính xác.
Máy cắt CNC chuyên dùng để cắt kim loại tấm như thép, inox, nhôm, đồng… theo nhiều hình dạng và kích thước khác nhau. Thiết bị được ứng dụng rộng rãi trong các lĩnh vực quảng cáo, cơ khí, chế tạo và xây dựng.

4.4. Máy khắc CNC
Máy khắc CNC có cấu tạo tương tự máy phay CNC nhưng công suất nhỏ hơn, sử dụng các mũi khắc kích thước nhỏ để tạo ra những chi tiết tinh xảo, độ chính xác cao.
Máy khắc CNC được sử dụng để khắc chữ, khắc hình, hoa văn, logo trên nhiều loại vật liệu như gỗ, kim loại, đá, thủy tinh… Thiết bị này được ứng dụng phổ biến trong ngành quảng cáo, sản xuất quà tặng, trang sức và đồ thủ công mỹ nghệ.

5. Ưu nhược điểm của máy CNC

5.1. Ưu điểm

Thay thế sản xuất truyền thống: Máy CNC có khả năng tự động hóa gần như toàn bộ các công đoạn gia công, tạo ra sản phẩm đa dạng về mẫu mã, tính thẩm mỹ cao và hạn chế lãng phí nguyên vật liệu.
Tiết kiệm nhân lực: Một máy CNC có thể đảm nhiệm nhiều công đoạn sản xuất khác nhau, giảm sự phụ thuộc vào lao động thủ công nhưng vẫn đảm bảo chất lượng và sản lượng ổn định.
Tăng tốc độ sản xuất: Thời gian gia công được rút ngắn từ 40 – 50 lần so với phương pháp truyền thống, giúp hoàn thành đơn hàng nhanh và đúng tiến độ.
Độ chính xác cao: Máy vận hành theo bản vẽ thiết kế trên máy tính, sai số cực nhỏ (có thể tới 0,001 mm), cho ra các đường cắt thẳng, cong và chi tiết nhiều lớp mượt mà, chính xác.
Vận hành linh hoạt: Tích hợp nhiều chức năng như tạm dừng, tăng giảm tốc độ, điều chỉnh độ nông sâu, phù hợp gia công nhiều hình dạng và kích thước khác nhau trên cùng một bàn máy.
An toàn và bền bỉ: Trang bị hệ thống hút bụi tự động, một số dòng máy có thêm hệ thống tản nhiệt cho trục chính và động cơ, giúp bảo vệ sức khỏe người lao động, tăng tuổi thọ máy và tiết kiệm điện năng.

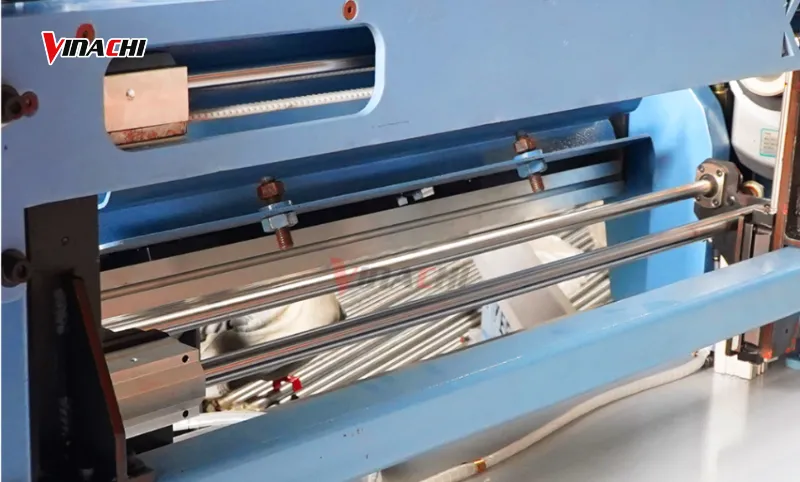

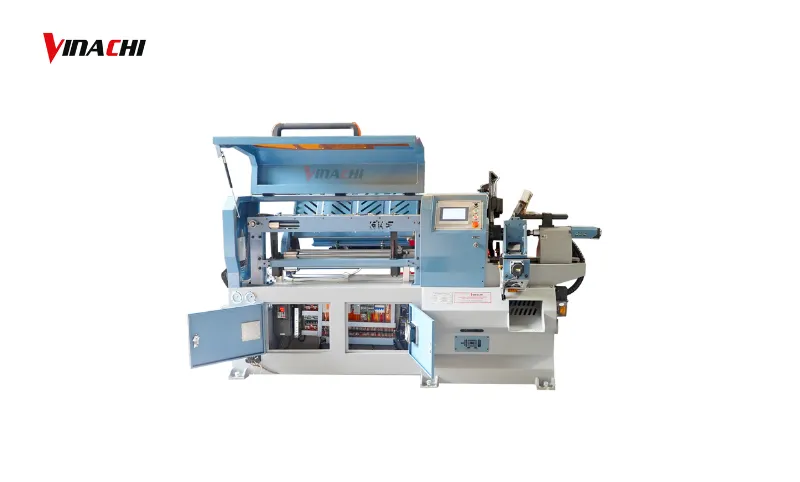

*Máy CNC giúp tạo sản phẩm có độ chính xác cao*

5.2. Nhược điểm

Chi phí đầu tư cao: Giá máy CNC cao hơn nhiều so với thiết bị truyền thống, phù hợp với sản xuất lâu dài và các đơn hàng lớn, ổn định.
Chi phí bảo trì lớn: Việc bảo dưỡng, sửa chữa và thay thế linh kiện khi máy vận hành lâu dài có thể phát sinh chi phí đáng kể.
Khó vận hành ban đầu: Máy CNC yêu cầu người sử dụng có kiến thức về máy tính, phần mềm thiết kế và lập trình, cần thời gian đào tạo và khó thay thế nhân sự trong thời gian ngắn.

6. Ứng dụng thực tế của máy CNC

Máy CNC ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất nhờ tính linh hoạt, khả năng tự động hóa cao và độ chính xác vượt trội:

Cơ khí chính xác và khuôn mẫu: Máy CNC cho phép gia công các chi tiết phức tạp, yêu cầu dung sai chặt chẽ, đồng thời đảm bảo bề mặt sản phẩm đạt độ hoàn thiện cao, đáp ứng tiêu chuẩn kỹ thuật khắt khe.
Ngành ô tô và hàng không: Công nghệ CNC được sử dụng để sản xuất linh kiện định hình, khuôn đúc và các chi tiết chịu lực lớn, đảm bảo độ bền, độ chính xác và tính đồng nhất của sản phẩm.
Ngành gỗ và nội thất: Máy CNC hỗ trợ cắt phôi tự động, tạo hoa văn trang trí, khắc 3D tinh xảo, giúp tối ưu năng suất và nâng cao tính thẩm mỹ cho các sản phẩm nội thất.
Ngành điện tử: Máy CNC được ứng dụng trong gia công bảng mạch và các linh kiện kích thước nhỏ, đòi hỏi độ chính xác cao cùng khả năng lập trình linh hoạt.
Ngành quảng cáo và gia công vật liệu tấm: Các dòng máy CNC như laser, plasma giúp cắt chữ, tạo hình mica, thép, nhôm… nhanh chóng, chính xác, tiết kiệm chi phí và thời gian sản xuất.

*Máy CNC được ứng dụng trong nhiều ngành nghề, lĩnh vực khác nhau*

7. Vinachi - Đơn vị cung cấp máy CNC theo tiêu chuẩn

Vinachi tự hào là đơn vị cung cấp máy CNC theo tiêu chuẩn, đáp ứng đầy đủ các yêu cầu khắt khe về độ chính xác, độ bền và hiệu suất vận hành trong sản xuất hiện đại.

Các sản phẩm máy CNC do Vinachi cung cấp được thiết kế đồng bộ từ kết cấu cơ khí đến hệ thống điều khiển, đảm bảo vận hành ổn định, sai số thấp và khả năng làm việc liên tục trong thời gian dài. Bên cạnh đó, Vinachi luôn chú trọng cập nhật công nghệ mới, giúp khách hàng dễ dàng mở rộng sản xuất và nâng cao năng suất.

Không chỉ cung cấp thiết bị, Vinachi còn đồng hành cùng khách hàng thông qua dịch vụ tư vấn lựa chọn máy CNC phù hợp, hỗ trợ kỹ thuật, hướng dẫn vận hành và bảo trì chuyên nghiệp. Nhờ đó, Vinachi trở thành đối tác tin cậy của nhiều doanh nghiệp và xưởng sản xuất đang tìm kiếm máy CNC đạt chuẩn, bền bỉ và hiệu quả kinh tế cao.

*Đội ngũ nhân viên tại Vinachi luôn sẵn sàng hỗ trợ tư vấn cho khách hàng*

Qua những thông tin mà Vinachi cung cấp, có thể thấy máy CNC đóng vai trò quan trọng trong xu hướng sản xuất hiện đại nhờ khả năng gia công chính xác, tự động hóa cao và tiết kiệm chi phí. Việc hiểu rõ máy CNC là gì không chỉ giúp doanh nghiệp lựa chọn thiết bị phù hợp mà còn tối ưu quy trình sản xuất, nâng cao năng suất và chất lượng sản phẩm.
