Máy phay là gì? Cấu tạo, nguyên lý hoạt động và phân loại chi tiết

Máy phay là gì? Được biết đến với khả năng gia công chính xác cao và tính linh hoạt trong việc xử lý nhiều loại vật liệu và chi tiết khác nhau, máy phay trở thành công cụ không thể thiếu trong ngành công nghiệp chế tạo, ô tô, hàng không và nhiều lĩnh vực khác. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về máy phay, các loại máy phay phổ biến và ứng dụng của chúng trong thực tế.

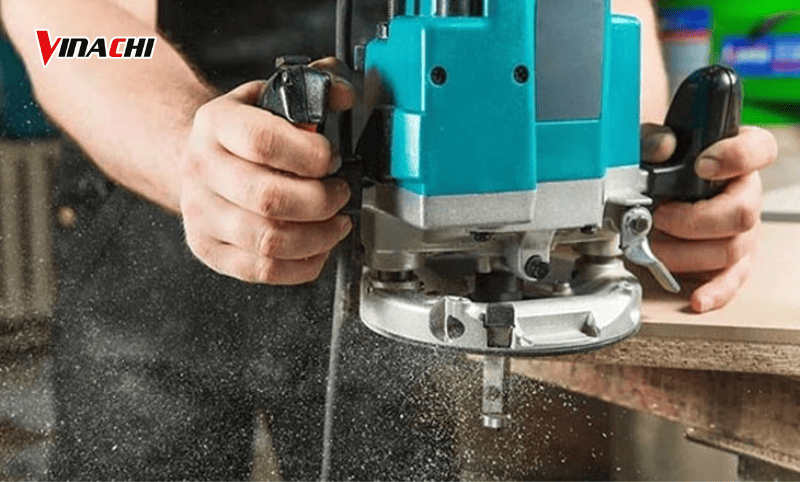

1. Tìm hiểu: Máy phay là gì?

Để trả lời cho câu hỏi “Máy phay là gì”, bạn cùng tìm hiểu chi tiết dưới đây. Máy phay là dụng cụ cầm tay đa năng, chủ yếu được sử dụng để gia công bề mặt phẳng. Bên cạnh đó, thiết bị này còn có thể thực hiện các tác vụ như khoan, khoét, cắt bánh răng và tạo rãnh trên chi tiết gia công.

Trong ngành mộc, máy phay đóng vai trò quan trọng trong việc tạo hình cho gỗ như uốn cong ván, soi rãnh bản lề, đánh cạnh và cắt rãnh. Nhờ khả năng tạo ra các thiết kế phức tạp với độ chính xác cao, máy phay giúp liên kết các thanh gỗ một cách chắc chắn.

Các đường pháp do máy phay gỗ thực hiện có độ hoàn thiện cao, đường cắt sắc nét và bề mặt phôi sau gia công đạt chất lượng tối ưu.

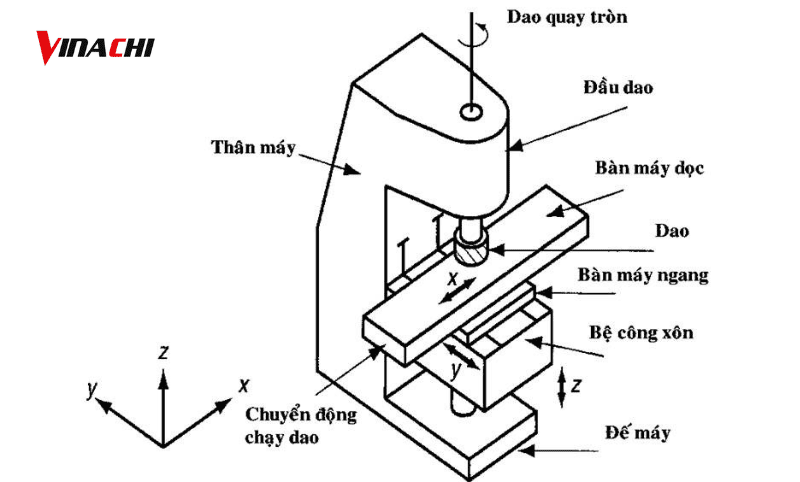

2. Cấu tạo máy phay cơ bản

Máy phay bao gồm các bộ phận cơ bản:

• Trục chính: Trục chính đóng vai trò quan trọng, có nhiệm vụ giữ dụng cụ cắt và quay với tốc độ cao. Nó cung cấp năng lượng và chuyển động quay cần thiết để thực hiện các thao tác gia công một cách hiệu quả.
• Bàn máy: Bàn máy là bề mặt phẳng dùng để cố định phôi trong quá trình gia công. Nhờ thiết kế chắc chắn, bàn máy đảm bảo sự ổn định và hỗ trợ cho phôi, giúp định vị chính xác trong suốt quá trình cắt.
• Dụng cụ cắt: Dụng cụ cắt được gắn trên trục chính, có nhiệm vụ loại bỏ vật liệu khỏi phôi.

• Hệ trục chuyển động: Máy phay có nhiều trục chuyển động, cho phép kiểm soát chính xác vị trí và hướng của dụng cụ cắt so với phôi. Trong đó, trục X di chuyển ngang theo chiều dài của bàn máy, trục Y di chuyển theo phương vuông góc với bàn máy, trục Z di chuyển theo phương thẳng đứng, giúp kiểm soát độ sâu cắt.
• Động cơ: Động cơ cung cấp năng lượng cho trục chính và tạo chuyển động quay cần thiết cho quá trình cắt. Nó được điều khiển bởi hệ thống máy phay để đảm bảo tốc độ cắt và bước tiến phù hợp với yêu cầu gia công.
• Bảng điều khiển: Bảng điều khiển là giao diện vận hành của máy phay, cho phép người dùng nhập các thông số như tốc độ cắt, tốc độ tiến dao và độ sâu cắt. Ngoài ra, bảng điều khiển giúp giám sát quá trình gia công để đảm bảo độ chính xác và an toàn.
• Hệ thống làm mát: Nhiều máy phay được trang bị hệ thống làm mát để giảm nhiệt sinh ra trong quá trình cắt, đồng thời được sử dụng để bôi trơn dụng cụ cắt nhằm nâng cao hiệu suất gia công và kéo dài tuổi thọ dao cắt.

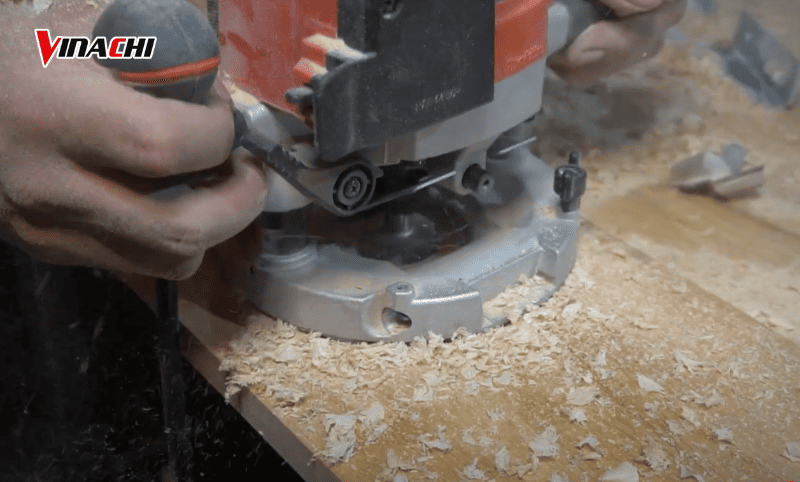

3. Nguyên lý hoạt động của máy phay

Máy phay hoạt động dựa trên nguyên lý quay tròn của dao phay và mũi phay. Khi gia công, người dùng di chuyển dao phay đến vị trí cần tạo hình trên vật liệu. Tại điểm tiếp xúc, lưỡi cắt sẽ loại bỏ vật liệu, thực hiện thao tác cắt gọt chính xác theo yêu cầu.

Quá trình phay diễn ra theo ba phương chính là ngang, dọc và thẳng đứng. Các yếu tố ảnh hưởng đến chất lượng gia công bao gồm chuyển động tạo hình, phương pháp cắt, hình dạng dao, góc đặt dao và đặc điểm của chi tiết gia công.

4. Phân loại máy phay trên thị trường hiện nay

4.1. Máy phay ngang

Với trục chính được lắp theo phương thẳng đứng, loại máy này đặc biệt phù hợp cho các hoạt động cắt dọc và được ứng dụng phổ biến trong sản xuất.

4.2. Máy phay đứng

Khác với máy phay đứng, máy phay ngang có trục chính lắp theo phương ngang, cho phép chuyển động linh hoạt hơn trong việc cắt các góc.

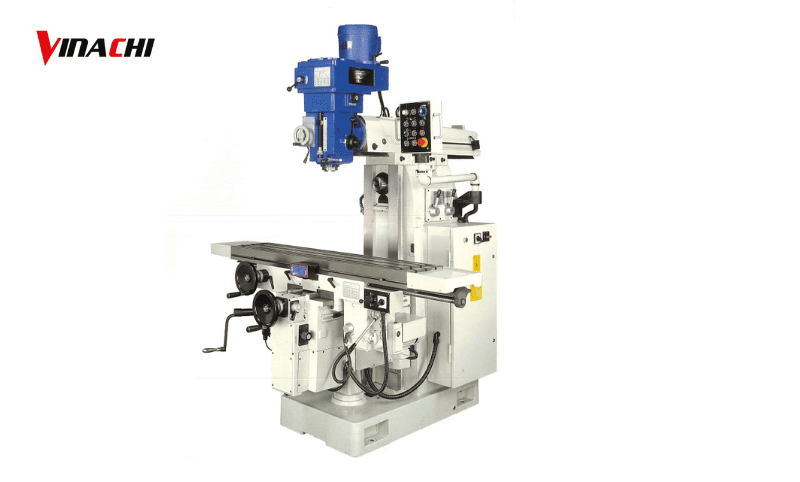

4.3. Máy phay vạn năng

Máy phay vạn năng có khả năng làm việc linh hoạt trên nhiều bề mặt khác nhau như bề mặt phẳng, nghiêng, các đường rãnh, mặt định hình và gia công các lỗ khoan. Cấu trúc của máy phay vạn năng bao gồm:

• Thân máy
• Nắp trên
• Dầm công - xôn
• Bàn chạy dao dọc
• Đầu dao phụ

4.4. Máy phay giường

Máy phay giường là loại máy phay có kích thước lớn với thân cố định. Thiết bị này được trang bị các cổng trục ngang với nhiều đầu dao. Máy phay giường thường được sử dụng cho các công việc yêu cầu tải trọng nặng và khối lượng công việc lớn.

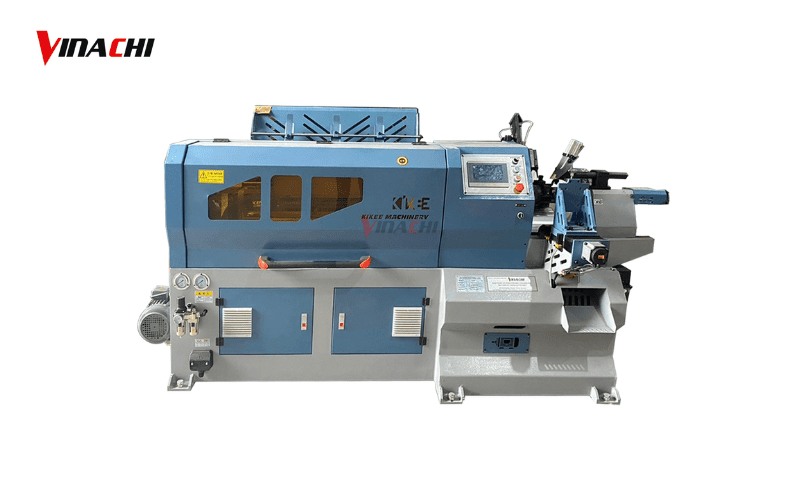

4.5. Máy phay CNC

Máy phay điều khiển số bằng máy tính (CNC) tự động hóa quy trình gia công, giúp kiểm soát chính xác các thông số cắt và hỗ trợ thực hiện các công việc phức tạp một cách hiệu quả.

4.6. Máy phay mini

Máy phay mini cầm tay có thiết kế nhỏ gọn, dễ dàng cầm nắm và điều khiển. Loại máy này gồm ba bộ phận chính: động cơ, vỏ máy và mũi phay gỗ (bao gồm mũi soi gỗ và lưỡi phay gỗ). Động cơ máy gồm rotor và stator, trong khi vỏ máy thường làm từ nhựa, nhẹ và có khả năng chịu lực, chịu nhiệt tốt.

Máy phay mini được phân thành hai loại:

• Máy phay mini thân cố định: Thân máy cố định trong suốt quá trình sử dụng, không thể di chuyển mũi khoan lên xuống. Tuy nhiên, bạn có thể di chuyển máy phay tịnh tiến để tạo ra các đường phay chính xác.
• Máy phay mini thân di động: Mũi khoan của máy phay thân di động có thể di chuyển trong quá trình sử dụng. Người dùng có thể điều chỉnh độ cao của trục mũi khoan, từ đó tạo ra những hình cắt độc đáo và sáng tạo.

4.7. Máy phay gỗ bàn

Máy phay bàn được thiết kế để đặt trên bàn làm việc, bao gồm các bộ phận như máy phay, bàn nâng hạ, móc cố định và mặt bàn. Mũi phay thường có đường kính nhỏ, phù hợp để gia công trên các phôi gỗ nhỏ. Máy phay bàn có khả năng tạo ra các sản phẩm với độ tinh xảo cao.

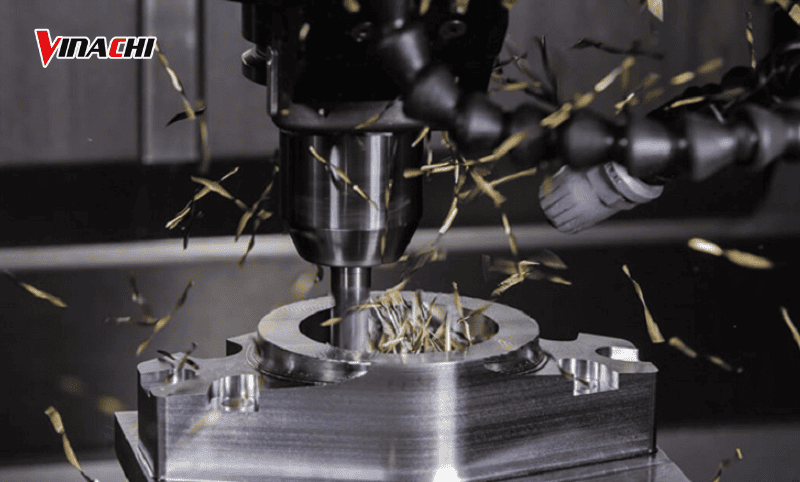

5. Ứng dụng máy phay phổ biến

Máy phay được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và độ chính xác cao. Dưới đây là các ứng dụng chính:

• Ngành hàng không vũ trụ: Máy phay chế tạo các bộ phận máy bay như thân máy bay, sườn cánh và thiết bị hạ cánh, yêu cầu độ chính xác cao.
• Ngành ô tô: Máy phay sản xuất các bộ phận động cơ, khối động cơ, trục khuỷu và bánh răng.
• Ngành điện tử: Máy phay ứng dụng trong quá trình gia công bảng mạch PCB và vỏ thiết bị điện tử.

• Ngành y tế: Máy phay hỗ trợ trong quá trình sản xuất cấy ghép chỉnh hình, chân tay giả và dụng cụ phẫu thuật với độ chính xác cao.
• Sản xuất khuôn: Máy phay giúp chế tạo khuôn ép và khuôn dập với biên dạng chính xác và bề mặt nhẵn.
• Tạo nguyên mẫu và sản xuất nhanh: Máy phay hỗ trợ tạo mẫu nhanh và sản xuất khối lượng thấp, giúp kiểm tra và sản xuất bộ phận nhanh chóng.

6. Cách lựa chọn máy phay tốt và phù hợp

Khi lựa chọn máy phay, bạn cần xem xét các yếu tố sau để đảm bảo chọn được máy phù hợp và đạt hiệu quả cao trong công việc:

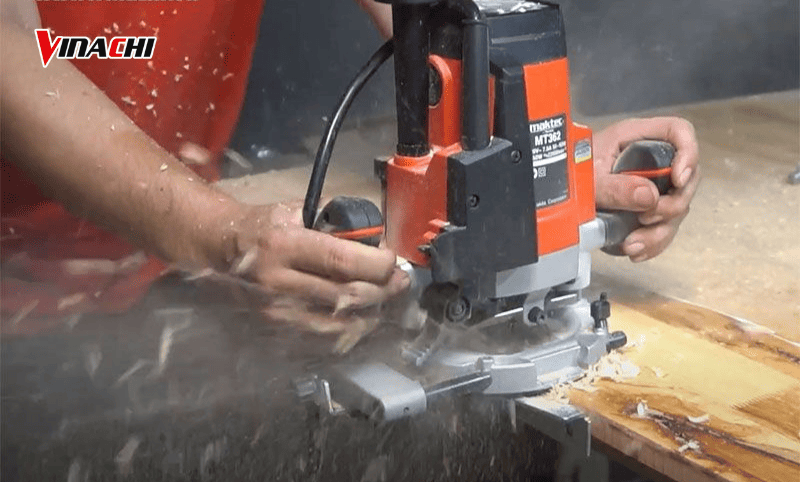

6.1. Mục đích sử dụng

Khi lựa chọn máy phay, một trong những điều bạn cần quan tâm là xác định mục đích sử dụng. Bạn cần tìm hiểu về công việc mà máy phay sẽ thực hiện như gia công kim loại, gỗ, hay vật liệu khác. Các loại máy phay khác nhau sẽ phù hợp với từng nhu cầu như máy phay đứng thích hợp với công việc phay bề mặt phẳng, trong khi máy phay CNC tự động có thể gia công các chi tiết phức tạp với độ chính xác cao.

6.2. Kích thước và công suất

Kích thước và công suất của máy phay cũng là yếu tố quan trọng khi lựa chọn. Máy phay có công suất lớn và kích thước phù hợp sẽ giúp bạn xử lý công việc nặng nhọc, trong khi các máy nhỏ gọn sẽ thích hợp cho các công việc gia công chi tiết nhỏ. Việc lựa chọn đúng công suất và kích thước máy phay sẽ giúp tối ưu hóa hiệu quả công việc và tiết kiệm chi phí.

6.3. Độ chính xác và dung sai

Độ chính xác và dung sai của máy phay là yếu tố quan trọng cần quan tâm khi lựa chọn máy phay. Nếu công việc của bạn yêu cầu độ chính xác cao, chẳng hạn như trong ngành chế tạo máy hay ô tô, bạn cần chọn máy phay có khả năng gia công với dung sai nhỏ và đảm bảo độ chính xác cao. Máy phay CNC thường mang lại độ chính xác tốt hơn so với các máy phay cơ truyền thống.

6.4. Tính năng điều khiển

Tính năng điều khiển là yếu tố quan trọng trong việc lựa chọn máy phay. Máy phay CNC có khả năng tự động hóa cao, cho phép gia công các chi tiết phức tạp với tốc độ nhanh và chính xác, đồng thời giảm thiểu sự can thiệp của người vận hành. Tuy nhiên, nếu bạn không cần tính năng quá phức tạp, máy phay cơ sẽ là lựa chọn hợp lý với chi phí thấp và dễ sử dụng cho các công việc đơn giản.

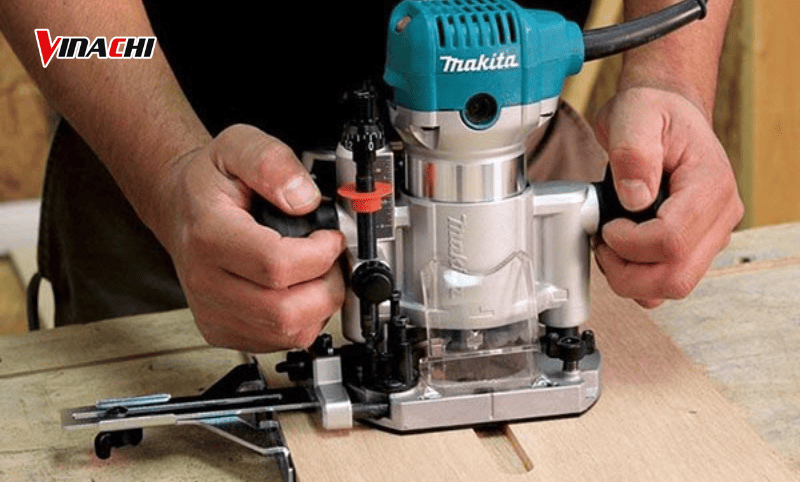

6.5. Chất lượng và độ bền

Khi đầu tư vào một máy phay, bạn cần chú ý đến chất lượng và độ bền của máy. Chọn máy phay từ các thương hiệu uy tín, có cấu tạo chắc chắn và vật liệu bền bỉ. Máy phay chất lượng cao sẽ hoạt động ổn định, ít gặp sự cố và kéo dài tuổi thọ, giúp bạn tiết kiệm chi phí bảo trì và thay thế.

6.6. Chi phí và ngân sách

Chi phí là yếu tố quan trọng trong việc lựa chọn máy phay, đặc biệt đối với những ai có ngân sách hạn chế. Máy phay CNC thường có chi phí đầu tư cao, nhưng lại mang lại hiệu quả công việc tốt hơn. Nếu công việc của bạn không yêu cầu quá nhiều tính năng tự động, máy phay cơ sẽ là lựa chọn tiết kiệm chi phí.

6.7. Chính sách bảo hành và hỗ trợ kỹ thuật

Một yếu tố không thể thiếu khi lựa chọn máy phay là chính sách bảo hành và hỗ trợ kỹ thuật. Bạn cần chọn máy phay từ các nhà cung cấp có dịch vụ bảo hành nhanh chóng và đội ngũ kỹ thuật hỗ trợ tốt, giúp máy hoạt động ổn định trong quá trình sản xuất.

Trên đây là câu trả lời của Vinachi cho câu hỏi “Máy phay là gì”. Máy phay với khả năng gia công chính xác và linh hoạt, đóng vai trò then chốt trong việc sản xuất các chi tiết phức tạp và yêu cầu độ chính xác cao. Việc hiểu rõ về máy phay sẽ giúp bạn lựa chọn đúng loại cho các lĩnh vực sản xuất, tối ưu hóa hiệu quả công việc và nâng cao chất lượng sản phẩm.
