Cấu tạo bản lề giảm chấn và nguyên lý hoạt động như thế nào?

Bản lề giảm chấn gồm thân, chén, tay đòn, piston và lò xo trợ lực; piston hãm tốc giúp cánh đóng êm, không đập. Bài giải thích cấu tạo, nguyên lý đóng/mở và cách chọn, chỉnh bản lề cho anh chị.

Cấu hình tạo bản giảm chấn bao gồm 2 bộ phận: phần bản lề (cơ khí, kết nối cánh-khung) và phần giảm chấn (piston hãm lực). Vinachi giải thích chi tiết từng bộ phận và cách chúng tôi phối hợp để cánh tủ đóng gói.

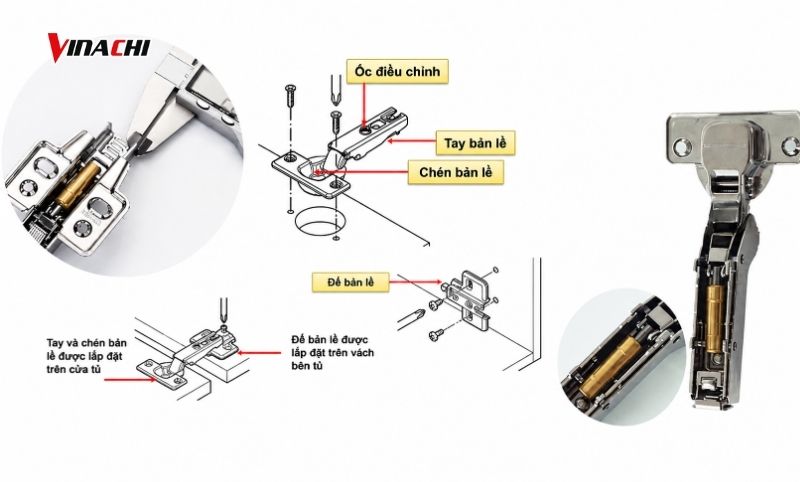

1. Cấu hình tạo bản thu gọn

Bản phần giảm chấn gồm 2 cụm chính: cụm cơ khí (thân, chén, tay đòn) chịu trách nhiệm kết nối cánh với khung, và cụm giảm chấn (piston, lò xo) cam trách nhiệm tốc độ đóng.

1.1 Thân bản lề

Là phần khung ngoài bao bọc toàn bộ cơ cấu bên trong (chén, tay đòn, piston), thường đúc hoặc nhấn từ thép không gỉ hoặc hợp kim kim. Đây là phần chịu lực chính mỗi lần đóng mở, nên độ dày và chất liệu quyết định phần lớn tuổi thọ của cụm bản lề.

1.2 Chén bản

Là bộ phận hình trụ, khoét âm vào mặt trong cánh tủ, đóng vai trò trò chơi như một ổ hỗ trợ cố định cho toàn bộ cụm xoay. Đường kính và độ sâu của chén phải phù hợp chính xác với lỗ khoan trên cánh — chén bánh hơn lỗ khoan sẽ tạo ra cụm bản lề rung dù các bộ phận khác vẫn nguyên vẹn.

1.3 Tay

Là loại kết nối giữa bảng bàn và đế cố định vào tủ khung, dạng cấu hình hoặc thiết lập khung lắp đặt. Trên tay đấm tích các ốc điều chỉnh cho phép xê dịch cánh theo 3 chiều sau khi đã cố định, không cần tháo rời để căn chỉnh lại.

1.4 Piston

Là bộ phận hình trụ chứa khí nén hoặc dầu thủy lực, gắn liền với cơ cấu đòn . Khi cánh tủ chuyển gần tới vị trí đóng, cần gạt nhỏ trên tay Cú chạm vào đầu piston, ép piston lùi vào trong xi-lanh — lực ép này chuyển hóa thành lực hãm ngược chiều, làm chậm tốc độ cánh.

1.5 Lò xo trợ lực

Nằm song song với piston, có nhiệm vụ đưa piston trở về vị trí ban đầu sau mỗi lần đóng lại. Đảm bảo piston sẵn sàng ngừng hoạt động cho lần đóng tiếp theo mà không cần thiết kế thủ công.

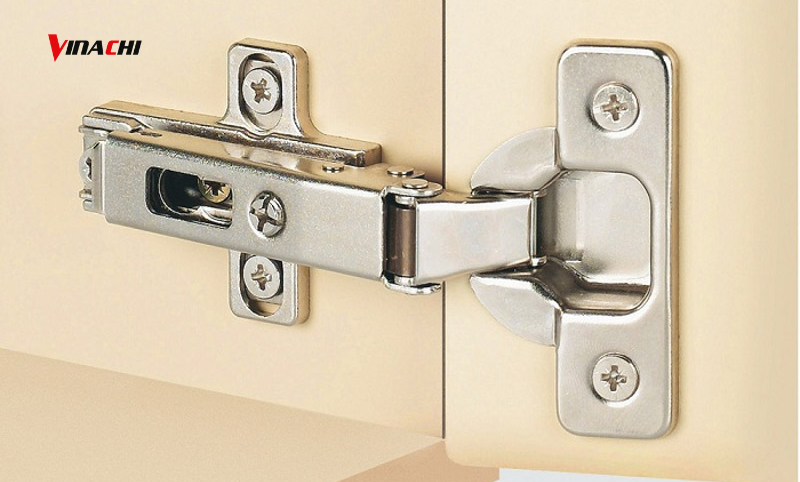

2. Nguyên lý hoạt động của bản lề giảm khi đóng/mở cánh

Khi mở cánh, tay đòn xoay quanh viền bàn mà không có lực cản đáng kể; khi đóng lại gần hết hành trình (khoảng 20-30 độ cuối cùng trước khi khung), piston giảm chấn mới bắt đầu nhịp để giảm tốc độ. Lực tác động từ cánh truyền vào bản làm tạo piston bị nén, chính lực nén này tạo ra lực hãm ngược làm cánh chậm dần thay vì đập thẳng vào khung.

Chi tiết kỹ thuật nội bộ của piston như loại dầu hay hằng số lò xo cụ thể là thông số độc quyền riêng của từng nhà sản xuất, hiếm khi được công bố công khai trên thị trường Việt Nam.

3. Lưu ý khi chọn và dùng dựa trên cấu tạo bản lề giảm chấn

Từ cấu tạo ở mục 1, có 4 điều thực dụng cần biết: cách chọn đúng chất liệu, cách kiểm tra chén, cách tự chỉnh cánh xệ, và cách nhận biết piston hỏng.

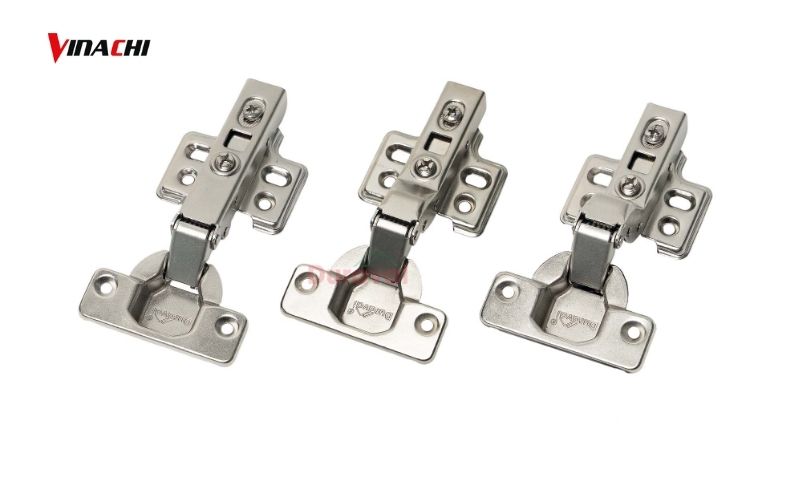

3.1 Chọn chất liệu thân bản lề theo môi trường sử dụng

Trong môi trường bếp ẩm, tiếp xúc dầu mỡ, thép không gỉ bền hơn hẳn hợp kim kẽm vốn dễ oxy hóa sau thời gian dài. Hai chất liệu này gần như không phân biệt được bằng mắt thường, nên cần hỏi rõ người bán trước khi mua thay vì tự đoán.

3.2 Kiểm tra chén bản lề nếu cánh tủ bị rung lắc

Chén lỏng hoặc khoét sai kích thước là nguyên nhân phổ biến khiến cánh rung lắc theo thời gian dù bản lề còn mới. Nếu cánh lắc nhẹ ngay cả khi đã siết chặt ốc, khả năng cao chén bị khoét rộng hơn đường kính bản lề, cần độn thêm hoặc khoét lại đúng kích cỡ — không phải lỗi ở tay đòn hay piston.

3.3 Dùng ốc điều chỉnh trên tay đòn để tự chỉnh cánh xệ

Ốc chỉnh ra/vào xử lý khi cánh hở/khít không đều với khung; ốc chỉnh lên/xuống xử lý khi cánh lệch cao thấp so với cánh bên cạnh; ốc chỉnh trái/phải (nếu có) xử lý khi cánh áp sát/xa thân tủ không đều. Biết đúng ốc nào chỉnh hướng nào giúp tự căn lại cánh tủ xệ nhẹ trong vài phút, thay vì tháo cả bản lề ra lắp lại.

3.4 Nhận biết piston yếu qua đúng đoạn 20-30 độ cuối

Dấu hiệu piston bắt đầu yếu là cánh vẫn đóng êm những ngày đầu nhưng sau vài tháng bắt đầu đóng nhanh dần ở đoạn cuối, đến lúc gần như đóng "cạch" như bản lề thường — đây là lúc cần thay bản lề, không phải lỗi do đóng cửa sai cách. Cách test khi mua: đẩy cánh đóng từ từ, quan sát đúng đoạn cuối trước khi chạm khung — đoạn đầu rơi nhanh là bình thường vì piston chưa can thiệp.

4. Tay đòn thay đổi hình dáng theo từng vị trí lắp

Tay đòn cong khác nhau tùy vị trí lắp: thẳng (cánh phủ hết cạnh hồi), cong vừa (2 cánh chung 1 vách), cong nhiều (cánh lọt lòng trong khung). Cụm cơ khí và giảm chấn về cơ bản giống nhau giữa 3 biến thể, chỉ độ cong tay đòn thay đổi. Lắp nhầm biến thể sẽ khiến 2 cánh cấn nhau dù chén và piston hoàn toàn tương thích.

5. Mua bản lề giảm chấn ở đâu uy tín?

Nên mua bản lề giảm chấn tại Vinachi để đảm bảo đúng cấu tạo công bố (chén, tay đòn, piston) và độ bền piston thật, tránh mua nhầm hàng piston yếu nhanh mất tác dụng giảm chấn sau thời gian ngắn.

Piston giảm chấn kém chất lượng là lỗi phổ biến nhất ở hàng trôi nổi — bên ngoài nhìn giống hệt bản lề chính hãng, nhưng piston yếu khiến cánh tủ dần đóng nhanh trở lại chỉ sau vài tháng, mà người mua khó phát hiện ngay tại thời điểm lắp đặt.

Vinachi phân phối bản lề giảm chấn chính hãng Duraval và Blum, với thông số cấu tạo (kích thước chén, khoảng chỉnh tay đòn) công bố rõ ràng trên từng sản phẩm.

6. Câu hỏi thường gặp về việc tạo cấu hình bảng giảm chấn

6.1. Tủ cánh đã được tự động điều chỉnh không được chỉnh sửa ở đâu?

Chỉnh sửa nếu chậm lại, thông qua ốc điều chỉnh trên tay đòn: ốc lên/xuống xử lý cánh lướt cao thấp, ốc ra/vào xử lý khe không đều với khung — không cần thay bản lề mới, chỉ cần bóc đúng ốc theo hướng cần chỉnh.

6.2. Làm sao biết được piston bị chấn động?

Kiểm tra đoạn cuối đúng 20-30 độ trước khi cánh cánh khung — nếu đoạn này cánh vẫn rơi nhanh không dừng lại như trước, piston đã yếu hoặc bị hỏng và cần thay bản lề, không phải lỗi khi thao tác sử dụng.
